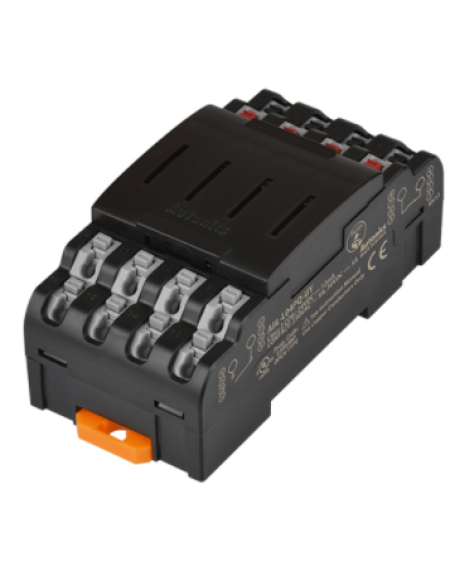

ABL-L04R6-UY

Bảng dữ liệu In

Điện áp định mức	24VDC  ±10%
Điện áp và dòng tải định mức	250VAC~ 50/60Hz 5A, 30VDC  5A
Dòng tiêu thụ	≤20mA
Relay áp dụng	G6B-1174P-FD-US [OMRON]
Số tiếp điểm relay	4 điểm
Loại terminal	Không bắt vít
Khoảng cách giữa các terminal	10.2mm
Bộ chỉ thị	Chỉ thị hoạt động: LED xanh dương
Cáp áp dụng_Dây lõi đặc	Ø0.6~Ø1.25mm(chỉ 60℃)
Cáp áp dụng_Dây nhiều lõi	AWG22-16 (0.3 ~ 1.25mm²) (chỉ 60 ℃)
Điện trở cách điện	≥1, 000MΩ (ở mức sóng kế 500VDC)
Độ bền điện môi_Giữa các tiếp điểm dòng cuộn	3,000VAC 50/60Hz trong 1 phút
Độ bền điện môi_Giữa các tiếp tương tự	300VAC 50/60Hz trong 1 phút
Môi trường_Nhiệt độ xung quanh	-15 đến 55℃, bảo quản : -25 đến 65℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệu	Terminal block: polyamide 66, tấm dẫn: brass, Vỏ&base: modified polyphenylene oxide
Phụ kiện	Thanh nối: 1
Cấu trúc bảo vệ	IP20 (tiêu chuẩn IEC)
Tiêu chuẩn
Trọng lượng	Xấp xỉ 144g(Xấp xỉ 88g)

※Dành cho bảo vệ tải, bạn nên sử dụng tải quy nạp.
※Công suất tải relay cho tải điện trở.
Vui lòng sử dụng chung nguồn cấp khi kết nối với tải. Kết nối với tải từ nguồn cấp khác nhau có thể gây nguy hiểm.
※Dòng tiêu thụ bao gồm cả dòng LED cho một relay.
※Khi sử dụng dây nhiều lõi, sử dụng terminal ferrule.
※Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
※Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
