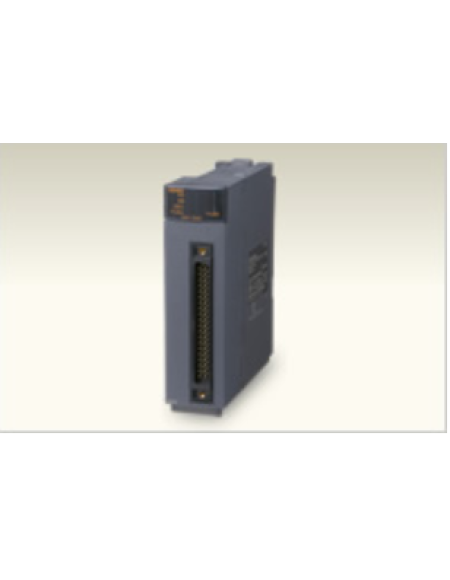

Bộ đếm tốc độ cao / Mô-đun I / O xung/Melsec_Q

Bộ đếm tốc độ cao, đầu vào xung

Có sẵn một loạt các mô-đun bộ đếm tốc độ cao và mô-đun bộ đếm xung cho các ứng dụng điều khiển độ phân giải cao, chuyên sâu về độ chính xác.

Mô-đun đầu vào xung có khả năng đếm tốc độ cao

Đầu vào có thể được kết nối với nhiều thiết bị để điều khiển định vị, đo độ chính xác, v.v. Tốc độ đếm tối đa có thể được điều chỉnh thông qua tham số (không bao gồm QD64D2) để đếm đáng tin cậy hơn ở tần số thấp hơn.

• Đầu ra trùng hợp bên ngoài (QD64D2 bao gồm 2 đầu ra trên mỗi kênh): Chọn đầu ra trùng hợp, so sánh liên tục (chỉ QD64D2) hoặc chức năng ngắt phát hiện trùng hợp để điều khiển thiết bị bên ngoài tốc độ cao linh hoạt.
• Nhiều chức năng có sẵn để đáp ứng các yêu cầu ứng dụng bao gồm chức năng kiểm tra đầu ra trùng hợp (chỉ QD64D2), chức năng đếm chốt (không bao gồm QD63P6) và chức năng cài đặt trước.
• Tính toán xung với tốc độ lên đến 8 Mpps (4 bội số của 2 pha). Thực hiện theo dõi vị trí chính xác bằng cách sử dụng bộ mã hóa độ phân giải cao cho các ứng dụng đòi hỏi khắt khe như sản xuất chất bán dẫn và màn hình LCD. (QĐ65PD2)

Mô-đun bộ đếm / hẹn giờ đa chức năng (QD65PD2)

• Nhiều chức năng được thiết kế để dễ sử dụng!Chức năng đo xung
  Với độ phân giải 100 ns, có thể thực hiện đo xung với độ chính xác cao.Chức năng đầu ra PWM
  Điều khiển chính xác đầu ra PWM lên đến 200 kHz. Với độ phân giải 0,1 µs, có thể kiểm soát siêu mịn chu kỳ làm việc.



  Chức năng chuyển đổi
  cam Định cấu hình tối đa 16 cài đặt cam và sử dụng tối đa 8 đầu ra chuyên dụng. Chức năng chuyển đổi cam cho phép kiểm soát thời gian chính xác cao.
• Thực hiện kiểm soát tinh vi bằng cách sử dụng phát hiện trùng hợp!Chức năng đầu ra trùng hợp cho phép các ứng dụng phức tạp được hỗ trợ. Tùy thuộc vào tình huống, có thể sử dụng chức năng chuyển đổi cam hoặc chức năng đầu ra trùng hợp.

Đầu vào xung cô lập kênh

Mô-đun này thích hợp để đo đếm xung đầu vào (liên quan đến tốc độ, vòng quay, tốc độ dòng tức thời, v.v.) và đo các đại lượng (độ dài, dòng tích lũy, v.v.). QD60P8-G hoạt động trên chu kỳ điều khiển 10 ms, do đó thời gian làm mới giá trị tối thiểu là 10 ms. Cài đặt chu kỳ đếm có thể được thay đổi thành thời gian mong muốn cho các giá trị đếm tích lũy và đếm xung trung bình động (đếm xung lấy mẫu).
