Đặc trưng
Phân nhánh một đường truyền thông SSCNETIII / H theo ba hướng riêng biệt

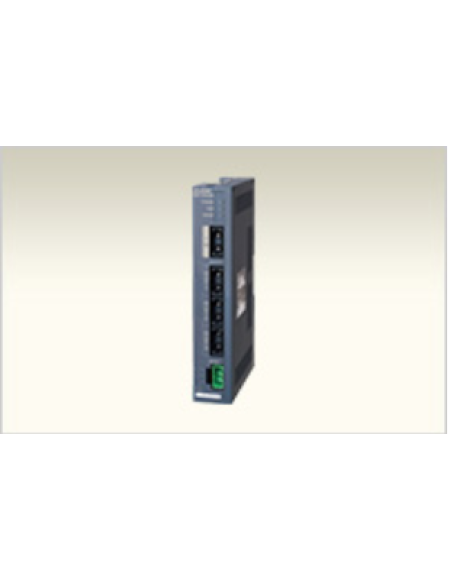

MR-MV200 có thể phân nhánh một đường mạng SSCNETIII / H theo ba hướng riêng biệt. Điều này cho phép phân phối các bộ khuếch đại servo dòng MELSERVO-J4 hiệu suất cao với sự sắp xếp dây linh hoạt.
● Thiết bị này được giới thiệu chỉ bằng cách thực hiện một số thay đổi trong hệ thống dây điện mà không thực hiện bất kỳ cài đặt mới nào.
● Có thể sử dụng thiết bị trung tâm quang này để đi dây khoảng cách xa hơn.
Giảm thời gian khôi phục hệ thống bằng cách chỉ tắt nguồn các bộ khuếch đại servo mong muốn
Khi bộ khuếch đại servo được phân phối bằng MR-MV200, bộ khuếch đại servo có thể được TẮT độc lập mà không ảnh hưởng đến các bộ khuếch đại servo khác được kết nối với các đường nhánh khác. Điều này dẫn đến việc giảm đáng kể thời gian khôi phục bằng cách chỉ TẮT các bộ khuếch đại có lỗi.
Tôpô
Bộ trung tâm quang học cho phép các cấu trúc liên kết linh hoạt hơn, chẳng hạn như cấu trúc liên kết hình sao, dòng, tầng hoặc sự kết hợp của những cấu trúc này.
●
Các ví dụ về cấu trúc liên kết Có thể kết hợp nhiều cấu trúc liên kết khác nhau, vì vậy bạn có thể định cấu hình một hệ thống dây lý tưởng cho ứng dụng của mình.
Bộ điều khiển áp dụng
[Bộ điều khiển chuyển động]
● Dòng MELSEC iQ-R: R64MTCPU, R32MTCPU, R16MTCPU
● Dòng MELSEC-Q: Q173DSCPU, Q172DSCPU, Q170MSCPU, Q170MSCPU-S1
[Mô-đun chuyển động đơn giản]
● Dòng MELSEC iQ-R: RD77MS16, RD77MS8, RD77MS4
(Lưu ý): Đảm bảo kiểm tra phiên bản phần mềm hệ điều hành Bộ điều khiển chuyển động khi giới thiệu thiết bị trung tâm quang.
Tham khảo hướng dẫn sử dụng từng sản phẩm để biết thêm chi tiết.
(Lưu ý): Đảm bảo xác nhận rằng “SSCNETIII / H” được chọn trong cài đặt hệ thống khi giới thiệu thiết bị trung tâm quang.
Danh sách chức năng
| |
Bộ trung tâm quang học |
| MR-MV200 |
| Nguồn điện đầu vào |
Điện áp đầu vào [V] |
21,6 đến 26,4 VDC (24 VDC ± 10%) |
| Đầu vào hiện tại [A] |
0,2 |
| Công suất tiêu thụ [W] |
4.8 |
| Khối lượng [kg] |
0,2 |
| Phương pháp gắn kết |
Được gắn trực tiếp vào bảng điều khiển hoặc với thanh DIN |
| Chiều dài cáp [m (ft.)] |
Lên đến 100 (328,08) |
| Số lượng thiết bị trung tâm quang |
Lên đến 16 đơn vị / dòng |
| Bộ khuếch đại servo có thể kết nối |
MR-J4-B (-RJ), MR-J4W2-B, MR-J4W3-B |
| Số lượng bộ khuếch đại servo (Lưu ý-1) |
Lên đến 16 trục / dòng |
| Kích thước bên ngoài [mm (inch)] |
168 (6,61) (H) × 30 (1,18) (W) × 100 (3,94) (D) |
(Lưu ý-1): MR-J4-B, MR-J4W2-B và MR-J4W3-B lần lượt là bộ khuếch đại 1 trục, 2 trục và 3 trục.
Cấu hình hệ thông
(Lưu ý): Đảm bảo xác nhận rằng “SSCNETIII / H” được chọn trong cài đặt hệ thống khi giới thiệu thiết bị trung tâm quang.
