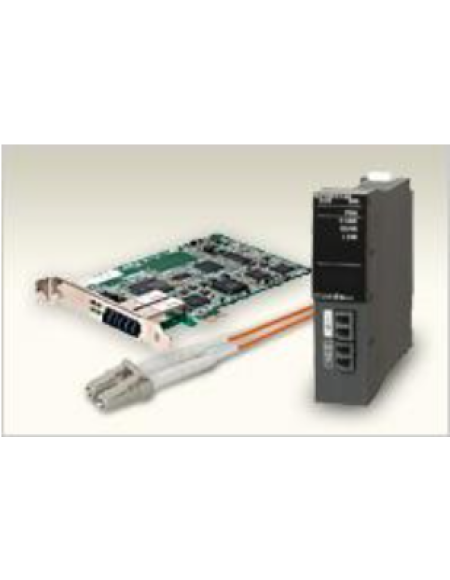

Name: Mạng điều khiển CC-Link IE
Brand: MITSUBISHI
SKU: SP0166
Availability: InStock
Rating: 4.4 (89 reviews)

Danh mục sản phẩm

Mạng điều khiển CC-Link IE

Mạng từ bộ điều khiển đến bộ điều khiển dựa trên Ethernet này cho phép giao tiếp tốc độ cao và truyền khối lượng lớn, với giao tiếp liền mạch không bị gián đoạn bởi các lớp.

Giá:
Liên hệ
Lượt xem:
1381

Thông tin sản phẩm
Bình luận

CC-Link IE

Hình ảnh hóa mở rộng với khả năng kết nối dữ liệu nâng cao

Phân tích Dữ liệu lớn yêu cầu thu thập dữ liệu xác định, có thể được thực hiện bằng cách kết hợp hai tính năng chính: SLMP ^{* 1} cho phép kết nối liền mạch giữa các thiết bị trong lớp CNTT và trên tầng cửa hàng; và mạng truyền thông tốc độ cao, dung lượng lớn 1 Gbps cho phép xử lý dữ liệu lớn, chẳng hạn như dữ liệu sản xuất, chất lượng và kiểm soát giữa các quy trình sản xuất khác nhau.

Điều khiển chung, chuyển động và an toàn được tích hợp vào một mạng

CC-Link IE kết hợp điều khiển phân tán chung, điều khiển chuyển động đồng bộ và điều khiển an toàn cho phép truyền thông an toàn qua nhiều thiết bị an toàn, tất cả trên cùng một mạng. Cấu trúc liên kết khá linh hoạt, dựa trên cáp xoắn đôi, cho phép linh hoạt trong cấu hình hệ thống đồng thời giúp giảm chi phí lắp đặt.

Chẩn đoán toàn diện với độ tin cậy cao hơn

Các gián đoạn đối với hệ thống điều khiển được giữ ở mức tối thiểu thông qua các chức năng chẩn đoán toàn diện, tính toàn vẹn của thông tin liên lạc cao do đặc tính chống nhiễu của cáp quang và khả năng định tuyến lại giao tiếp được thực hiện nhờ sử dụng cấu trúc liên kết vòng. Ngoài ra, các lỗi mạng có thể được khắc phục nhanh chóng bằng cách hiển thị hình ảnh hệ thống mạng bằng phần mềm kỹ thuật ^{* 2} và từ xa từ GOT (HMI) trực tiếp trên máy hoặc dây chuyền sản xuất.

* 1: SLMP (Giao thức tin nhắn liền mạch) là một giao thức máy khách / máy chủ cho phép giao tiếp giữa các thiết bị tương thích với Ethernet và CC-Link IE

* 2: Dòng MELSEC iQ-R được hỗ trợ bởi GX Works3. Sê-ri MELSEC-Q và Sê-ri MELSEC-L được hỗ trợ bởi GX Works2.

Chẩn đoán toàn diện với độ tin cậy cao hơn

***Các tính năng của CC-Link IE
Truyền thông tốc độ cao tạo ra chu kỳ hoạt động ngắn hơn và ổn định hơn, cho phép năng suất cao hơn
・ Rút ngắn chu kỳ hoạt động
・ Cải thiện năng suất
・ Truy xuất nguồn gốc rộng rãi

Giao tiếp tốc độ cao cho phép chu kỳ hoạt động ngắn hơn Giao tiếp tốc độ cao 1 Gbps

Tốc độ truyền 1 Gbps dẫn đến truyền thông tốc độ cao (bộ điều khiển đến bộ điều khiển và bộ điều khiển đến thiết bị hiện trường), do đó giảm thời gian chu kỳ hoạt động.
Mạng có khả năng điều khiển I / O tốc độ cao chung, cũng có thể điều khiển các bộ điều khiển phân tán trong nhiều trường, cho phép cấu hình mạng đơn giản. Mạng này hoàn toàn có khả năng truyền khối lượng lớn dữ liệu, có thể được xử lý bởi các thiết bị trường chức năng cao. Với khả năng truyền một lượng lớn dữ liệu truy xuất nguồn gốc, một hệ thống có khả năng chẩn đoán chi tiết cao cũng có thể được thực hiện.

Cải thiện năng suất Truyền thông theo chu kỳ ổn định

Băng thông 1 Gbps được phân chia giữa truyền thông xác định (theo chu kỳ) và nhất thời (thông báo). Truyền thông tuần hoàn, được sử dụng để kiểm soát I / O là xác định và hiệu suất của nó sẽ không suy giảm ngay cả khi khối lượng lớn dữ liệu truy xuất nguồn gốc và chẩn đoán được chuyển qua giao tiếp nhất thời.

đầu trang

Thu thập dữ liệu sàn cửa hàng theo thời gian thực

Thu thập dữ liệu sàn cửa hàng theo thời gian thực

・ Tích hợp các công cụ PLM ^{* 1}
・ Xác định các hoạt động của sàn cửa hàng một cách nhanh chóng, chính xác và hiệu quả

Xương sống của eF @ ctory, kết nối tầng cửa hàng và mạng Tích hợp CNTT

Tất cả các hệ thống liên quan đến sản xuất, chất lượng và an toàn của nhà máy được tích hợp vào một mạng, giúp hiển thị và xử lý dữ liệu sàn nhà máy (sàn cửa hàng). Dữ liệu thu được trên sàn nhà máy được truyền tới hệ thống CNTT để phân tích hoặc xử lý thêm, sau đó kết quả có thể được gửi lại, hiện thực hóa luồng giao tiếp hai chiều tối ưu hóa hoạt động quản lý.

Thu thập dữ liệu sàn cửa hàng theo thời gian thực

* 1: Quản lý vòng đời sản phẩm

Giảm chi phí lắp đặt với các thành phần Ethernet có sẵn rộng rãi

・ Sử dụng các thành phần có sẵn rộng rãi cho các cơ sở sản xuất ở nước ngoài
・ Mua các thành phần hệ thống với chi phí thấp hơn

Được xây dựng trên tiêu chuẩn toàn cầu mạng dựa trên Ethernet

CC-Link IE đã được thiết kế để sử dụng các thành phần Ethernet có sẵn rộng rãi bao gồm cáp, đầu nối và bộ điều hợp. Nhờ tính khả dụng chung của các thành phần này, chi phí cấu hình mạng có thể được tiết kiệm.

Cấu hình cáp xoắn đôi

Bộ điều hợp Ethernet nhận ra kết nối của các thiết bị Ethernet tương thích SLMP với Mạng CC-Link IE Field. Có thể kết nối nhiều thiết bị khác nhau như cảm biến tầm nhìn và bộ điều khiển RFID.

Cấu hình cáp quang

Dễ dàng sửa đổi cấu hình hệ thống điều khiển hiện có

Hỗ trợ các sửa đổi thường xuyên của dây chuyền sản xuất
・ Cấu hình thiết bị linh hoạt hơn

Định cấu hình lại các hệ thống hiện có để phù hợp với các thay đổi sản xuất Cấu trúc liên kết mạng linh hoạt

Nhiều cấu trúc liên kết mạng được hỗ trợ bao gồm kết hợp hình sao, đường, vòng ^{* 1} , sao và đường. Tính linh hoạt này cho phép thiết bị bổ sung được kết nối đơn giản với bất kỳ cổng nào có sẵn mà không cần quan tâm nhiều đến các hạn chế.

Dễ dàng sửa đổi cấu hình hệ thống điều khiển hiện có

* 1: Không thể trộn lẫn với cấu trúc liên kết hình sao hoặc đường.

Hiệu suất đồng bộ hóa để điều khiển chuyển động nâng cao
・ Tích hợp các mạng của hệ thống điều khiển chuyển động trong một mạng
・ Hỗ trợ các máy móc và hệ thống tiên tiến

Hiệu suất đồng bộ hóa độ chính xác cao để kiểm soát chuyển động nâng
cao Hiệu suất đồng bộ hóa độ chính xác cao

Mạng CC-Link IE Field Network, hỗ trợ đồng bộ hóa độ chính xác cao, cho phép điều khiển chuyển động nâng cao cũng như điều khiển I / O trong một mạng. Điều khiển I / O đồng bộ với điều khiển chuyển động có thể tăng năng suất của máy và toàn bộ hệ thống.

Tích hợp giao tiếp an toàn trên một mạng
・ Kích hoạt giao tiếp mạng giữa các CPU an toàn
・ Quản lý các CPU chung và CPU an toàn trong một mạng

Truyền thông an toàn và không an toàn trên cùng một mạng Giao tiếp an toàn

CPU an toàn Sê-ri MELSEC iQ-R cho phép cả truyền thông an toàn và không an toàn trên cùng một Mạng trường CC-Link IE. ^{* 1} Có thể thực hiện kết nối với các hệ thống kiểm soát an toàn và chung mà không yêu cầu mạng an toàn chuyên dụng, điều này có thể làm tăng chi phí phần cứng của hệ thống.

* 1: Không thể sử dụng chức năng giao tiếp an toàn và chức năng quản trị viên phụ cùng nhau. Giao tiếp an toàn giữa trạm an toàn Sê-ri MELSEC iQ-R và trạm an toàn Sê-ri MELSEC-QS không được hỗ trợ.

mô-đun đầu vào chính

Thời gian đáp ứng có thể được đặt ở 0 ms, 0,2 ms, 0,5 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms và 70 ms

Loại khối đầu cuối kẹp lò xo
NZ2GN2S1-16D
NZ2GN2S1-32D

NZ2GN2S1-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GN2S1-16D	Tích cực chung Tiêu cực chung	16 điểm	24 V DC (6,6 mA)	1 dây	-
NZ2GN2S1-32D	Tích cực chung Tiêu cực chung	32 điểm	24 V DC (6 mA)	1 dây	-

NZ2GF2S1-16D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2S1-16D	Tích cực chung Tiêu cực chung	16 điểm	24 V DC (6 mA)	1 dây	1

NZ2GF2S2-16A

Mô hình	Kiểu đầu vào	Điểm đầu vào	Điện áp đầu vào định mức, tần số	Đánh giá đầu vào hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2S2-16A	Đầu vào AC	16 điểm	100… 120 V AC, 50/60 Hz	8,2 mA (100 V AC, 60 Hz) 6,8 mA (100 V AC, 50 Hz)	2 dây	1

Loại khối thiết bị đầu cuối trục vít
NZ2GN2B1-16D
NZ2GN2B1-32D

NZ2GN2B1-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GN2B1-16D	Tích cực chung Tiêu cực chung	16 điểm	24 V DC (6,6 mA)	1 dây	-
NZ2GN2B1-32D	Tích cực chung Tiêu cực chung	32 điểm	24 V DC (6 mA)	1 dây	-

NZ2GF2B1N1-16D
NZ2GF2B1-32D

NZ2GF2B1-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2B1N1-16D	Tích cực chung Tiêu cực chung	16 điểm	24 V DC (6 mA)	1 dây	3
NZ2GF2B1-32D	Tích cực chung Tiêu cực chung	32 điểm	24 V DC (6 mA)	1 dây	-

NZ2GF2B2-16A

Mô hình	Kiểu đầu vào	Điểm đầu vào	Điện áp đầu vào định mức, tần số	Đánh giá đầu vào hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2B2-16A	Đầu vào AC	16 điểm	100… 120 V AC, 50/60 Hz	8,2 mA (100 V AC, 60 Hz) 6,8 mA (100 V AC, 50 Hz)	2 dây	1

Loại đầu nối cảm biến (e-CON)
NZ2GNCE3-32D

NZ2GNCE3-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GNCE3-32D	Tích cực chung	32 điểm	24 V DC (6,6 mA)	3 dây	-

NZ2GFCE3-16D
NZ2GFCE3-16DE
NZ2GFCE3N-32D

NZ2GFCE3N-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCE3-16D	Tích cực chung	16 điểm	24 V DC (4 mA)	3 dây	1
NZ2GFCE3-16DE	Tiêu cực phổ biến	16 điểm	24 V DC (4 mA)	3 dây	1
NZ2GFCE3N-32D	Tích cực chung	32 điểm	24 V DC (4 mA)	3 dây	1

Loại đầu nối MIL
NZ2GFCM1-16D
NZ2GFCM1-16DE

NZ2GFCM1-16D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCM1-16D	Tích cực chung	16 điểm	24 V DC (4 mA)	1 dây	1
NZ2GFCM1-16DE	Tiêu cực phổ biến	16 điểm	24 V DC (4 mA)	1 dây	1

Loại đầu nối 40 chân
NZ2GFCF1-32D

NZ2GNCF1-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GNCF1-32D	Tích cực chung Tiêu cực chung	32 điểm	24 V DC (6,6 mA)	1 dây	-

NZ2GFCF1-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCF1-32D	Tích cực chung Tiêu cực chung	32 điểm	24 V DC (4 mA)	1 dây	1

Mô-đun đầu ra chính

Với chức năng cài đặt HOLD / CLEAR đầu ra, thiết bị có thể dừng khi ngắt kết nối mô-đun đầu ra khỏi mạng hoặc khi mô-đun CPU dừng, hỗ trợ hệ thống một cách linh hoạt
Trạng thái BẬT / TẮT của nguồn điện bên ngoài có thể được theo dõi bằng chức năng giám sát nguồn điện bên ngoài

Loại khối đầu cuối kẹp lò xo
NZ2GN2S1-16T
NZ2GN2S1-16TE
NZ2GN2S1-32T
NZ2GN2S1-32TE

NZ2GN2S1-32T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GN2S1-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2GN2S1-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2GN2S1-32T	Loại bồn rửa	32 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2GN2S1-32TE	Loại nguồn	32 điểm	12/24 V DC (0,5 A)	1 dây	-

NZ2GF2S1-16T
NZ2GF2S1-16TE

NZ2GF2S1-16T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2S1-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	1 dây	1
NZ2GF2S1-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	1 dây	1

NZ2GF2S2-16R

Mô hình	Loại đầu ra	Điểm đầu ra	Điện áp / dòng điện chuyển mạch định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2S2-16R	Liên hệ đầu ra	16 điểm	24 V DC (2 A) 240 V AC (2 A)	2 dây	1

NZ2GF2S2-16S

Mô hình	Loại đầu ra	Điểm đầu ra	Điện áp tải định mức, tần số / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2S2-16S	Đầu ra triac	16 điểm	100… 240 V AC, 50/60 Hz (0,6 A)	2 dây	1

Loại khối thiết bị đầu cuối trục vít
NZ2GN2B1-16T
NZ2GN2B1-16TE
NZ2GN2B1-32T
NZ2GN2B1-32TE

NZ2GN2B1-32T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GN2B1-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2GN2B1-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2GN2B1-32T	Loại bồn rửa	32 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2GN2B1-32TE	Loại nguồn	32 điểm	12/24 V DC (0,5 A)	1 dây	-

NZ2GF2B1N1-16T
NZ2GF2B1N1-16TE
NZ2GF2B1-32T
NZ2GF2B1-32TE

NZ2GF2B1-32T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2B1N1-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	1 dây	3
NZ2GF2B1N1-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	1 dây	3
NZ2GF2B1-32T	Loại bồn rửa	32 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2GF2B1-32TE	Loại nguồn	32 điểm	12/24 V DC (0,5 A)	1 dây	-

NZ2GF2B2-16R

Mô hình	Loại đầu ra	Điểm đầu ra	Điện áp / dòng điện chuyển mạch định mức	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2B2-16R	Liên hệ đầu ra	16 điểm	24 V DC (2 A) 240 V AC (2 A)	2 dây	1

NZ2GF2B2-16S

Mô hình	Loại đầu ra	Điểm đầu ra	Điện áp tải định mức, tần số / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2B2-16S	Đầu ra triac	16 điểm	100… 240 V AC, 50/60 Hz (0,6 A)	2 dây	1

Loại đầu nối cảm biến (e-CON)
NZ2GFCE3-16T
NZ2GFCE3-16TE
NZ2GFCE3N-32T

NZ2GFCE3N-32T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCE3-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	3 dây	1
NZ2GFCE3-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	3 dây	1
NZ2GFCE3N-32T	Loại bồn rửa	32 điểm	12/24 V DC (0,5 A)	3 dây	1

Loại đầu nối MIL
NZ2GFCM1-16T
NZ2GFCM1-16TE

NZ2GFCM1-16T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCM1-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	1 dây	1
NZ2GFCM1-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	1 dây	1

Loại đầu nối 40 chân
NZ2GNCF1-32T

NZ2GNCF1-32T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GNCF1-32T	Loại bồn rửa	32 điểm	12/24 V DC (0,1 A)	1 dây	-

NZ2GFCF1-32T

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCF1-32T	Loại bồn rửa	32 điểm	12/24 V DC (0,1 A)	1 dây	1

Mô-đun kết hợp I / O chính

Thời gian đáp ứng có thể được đặt ở 0 ms, 0,2 ms, 0,5 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms và 70 ms
Với chức năng cài đặt HOLD / CLEAR đầu ra, thiết bị có thể dừng khi ngắt kết nối mô-đun đầu ra khỏi mạng hoặc khi mô-đun CPU dừng, hỗ trợ hệ thống một cách linh hoạt
Trạng thái BẬT / TẮT của nguồn điện bên ngoài có thể được theo dõi bằng chức năng giám sát nguồn điện bên ngoài

Loại khối đầu cuối kẹp lò xo
NZ2GN2S1-32DT
NZ2GN2S1-32DTE

NZ2GN2S1-32DTE

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GN2S1-32DT	Tích cực chung	16 điểm	24 V DC (6 mA)	Loại bồn rửa	16 điểm	24 V DC (0,5 A)	1 dây	-
NZ2GN2S1-32DTE	Tiêu cực phổ biến	16 điểm	24 V DC (6 mA)	Loại nguồn	16 điểm	24 V DC (0,5 A)	1 dây	-

Loại khối thiết bị đầu cuối trục vít
NZ2GN2B1-32DT
NZ2GN2B1-32DTE

NZ2GN2B1-32DT

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GN2B1-32DT	Tích cực chung	16 điểm	24 V DC (6 mA)	Loại bồn rửa	16 điểm	24 V DC (0,5 A)	1 dây	-
NZ2GN2B1-32DTE	Tiêu cực phổ biến	16 điểm	24 V DC (6 mA)	Loại nguồn	16 điểm	24 V DC (0,5 A)	1 dây	-

NZ2GF2B1-32DT
NZ2GF2B1-32DTE

NZ2GF2B1-32DT

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GF2B1-32DT	Tích cực chung	16 điểm	24 V DC (6 mA)	Loại bồn rửa	16 điểm	24 V DC (0,5 A)	1 dây	-
NZ2GF2B1-32DTE	Tiêu cực phổ biến	16 điểm	24 V DC (6 mA)	Loại nguồn	16 điểm	24 V DC (0,5 A)	1 dây	-

Loại đầu nối cảm biến (e-CON)
NZ2GNCE3-32DT

NZ2GNCE3-32DT

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GNCE3-32DT	Tích cực chung	16 điểm	24 V DC (6,6 mA)	Loại bồn rửa	16 điểm	24 V DC (0,5 A)	3 dây	-

NZ2GFCE3N-32DT

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCE3N-32DT	Tích cực chung	16 điểm	24 V DC (4 mA)	Loại bồn rửa	16 điểm	24 V DC (0,5 A)	3 dây	1

Loại đầu nối 40 chân
NZ2GFCF1-32DT

NZ2GFCF1-32DT

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Tối đa mô-đun mở rộng
NZ2GFCF1-32DT	Tích cực chung Tiêu cực chung	16 điểm	24 V DC (4 mA)	Loại bồn rửa	16 điểm	12/24 V DC (0,1 A)	1 dây	1

Mô-đun nhiều đầu vào (điện áp / dòng điện / nhiệt độ)

Tốc độ chuyển đổi và cách ly kênh Galvanic là 40 ms / 4 kênh
Khối thiết bị đầu cuối kẹp lò xo không yêu cầu vặn chặt vít, giảm tác vụ đi dây
Hỗ trợ nhiều loại cảm biến nhiệt độ (12 loại cặp nhiệt điện, 10 loại RDT)

Loại khối đầu cuối kẹp lò xo
NZ2GF2S-60MD4

NZ2GF2S-60MD4

Mô hình	Kiểu đầu vào	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GF2S-60MD4	Ngõ vào điện áp / dòng điện / nhiệt độ tương tự	4 ch	-	-

Mô-đun tương tự

Việc thiết lập mô-đun chỉ được thực hiện bằng cách sử dụng các công tắc cài đặt chức năng ^{* 4} ở mặt trước mô-đun. Thiết lập bằng phần mềm kỹ thuật là không cần thiết, giảm thời gian kỹ thuật và thời gian thiết lập.

* 4: Các mô-đun chỉ hỗ trợ Mạng trường CC-Link IE không có công tắc cài đặt.

Mô-đun đầu vào

Loại khối đầu cuối kẹp lò xo
NZ2GN2S-60AD4

NZ2GN2S-60AD4

Mô hình	Kiểu đầu vào	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GN2S-60AD4	Ngõ vào điện áp / dòng điện tương tự	4 ch	-	- ^{* 5}

Loại khối thiết bị đầu cuối trục vít
NZ2GN2B-60AD4

NZ2GN2B-60AD4

Mô hình	Kiểu đầu vào	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GN2B-60AD4	Ngõ vào điện áp / dòng điện tương tự	4 ch	-	- ^{* 5}

NZ2GF2BN-60AD4

Mô hình	Kiểu đầu vào	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GF2BN-60AD4	Ngõ vào điện áp / dòng điện tương tự	4 ch	1	●

* 5: Chỉ được hỗ trợ khi sử dụng giao tiếp CC-Link IE TSN.

Loại đầu nối cảm biến (e-CON)
NZ2GFCE-60ADV8
NZ2GFCE-60ADI8

NZ2GFCE-60ADV8

Mô hình	Kiểu đầu vào	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GFCE-60ADV8	Đầu vào điện áp tương tự	8 ch	-	-
NZ2GFCE-60ADI8	Đầu vào hiện tại tương tự	8 ch	-	-

Mô-đun đầu ra

Loại khối đầu cuối kẹp lò xo
NZ2GN2S-60DA4

NZ2GN2S-60DA4

Mô hình	Loại đầu ra	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GN2S-60DA4	Ngõ ra điện áp / dòng điện tương tự	4 ch	-	- ^{* 6}

Loại khối thiết bị đầu cuối trục vít
NZ2GN2B-60DA4

NZ2GN2B-60DA4

Mô hình	Loại đầu ra	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GN2B-60DA4	Ngõ ra điện áp / dòng điện tương tự	4 ch	-	- ^{* 6}

NZ2GF2BN-60DA4

Mô hình	Loại đầu ra	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GF2BN-60DA4	Ngõ ra điện áp / dòng điện tương tự	4 ch	1	●

* 6: Chỉ được hỗ trợ khi sử dụng giao tiếp CC-Link IE TSN.

Loại đầu nối cảm biến (e-CON)
NZ2GFCE-60DAV8
NZ2GFCE-60DAI8

NZ2GFCE-60DAV8

Mô hình	Loại đầu ra	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GFCE-60DAV8	Đầu ra điện áp tương tự	8 ch	-	-
NZ2GFCE-60DAI8	Đầu ra hiện tại tương tự	8 ch	-	-

Mô-đun điều khiển nhiệt độ

Hoạt động ở chu kỳ lấy mẫu 250 ms / 4 kênh, với điều khiển tiêu chuẩn (sưởi ấm hoặc làm mát) hoặc chế độ hỗn hợp (sưởi ấm và làm mát kết hợp) được hỗ trợ
Bao gồm các chức năng Tăng nhiệt độ đồng thời, Triệt dòng đỉnh và Tự điều chỉnh
Cách ly kênh đầu vào

Khối thiết bị đầu cuối trục vít
NZ2GF2B-60TCTT4
NZ2GF2B-60TCRT4

NZ2GF2B-60TCTT4

Mô hình	Kiểu đầu vào	Loại đầu ra Đầu ra bóng bán dẫn	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GF2B-60TCTT4	Đầu vào cặp nhiệt điện	Loại bồn rửa	4 ch	-	-
NZ2GF2B-60TCRT4	Đầu vào RTD	Loại bồn rửa	4 ch	-	-

Mô-đun bộ đếm tốc độ cao

Tốc độ đếm tối đa 8 Mpps (Tỷ lệ nhiệm vụ của chức năng đầu ra PWM có thể được đặt trong đơn vị 0,1 μs cho phép điều khiển đầu ra chính xác)
Chức năng đo xung với độ phân giải đo 100 ns cho phép đo độ rộng xung với độ chính xác cao

Loại đầu nối 40 chân
NZ2GFCF-D62PD2

NZ2GFCF-D62PD2

Mô hình	Kiểu đầu vào	Loại đầu ra Đầu ra bóng bán dẫn	Số kênh	Tối đa mô-đun mở rộng	Giao tiếp đồng bộ
NZ2GFCF-D62PD2	Đầu vào DC đầu vào vi sai Đầu vào DC	Loại bồn rửa	2 ch	1	●

Mô-đun mở rộng

Mô-đun đầu vào / đầu ra

Tăng số điểm I / O khả dụng cho các mô-đun I / O từ xa, I / O tương tự và bộ đếm tốc độ cao
Được kết hợp với mô-đun đầu vào tương tự, mô-đun mở rộng nhận tín hiệu bên ngoài để điều khiển thời gian lấy mẫu chuyển đổi AD (điều chỉnh kích hoạt lấy mẫu)
Kết hợp với mô-đun bộ đếm tốc độ cao, mô-đun mở rộng cho phép chức năng công tắc Cam cung cấp điều khiển BẬT / TẮT ở một chu kỳ chính xác
Khi mô-đun đầu vào chính, mô-đun đầu ra chính hoặc mô-đun kết hợp I / O hỗ trợ chức năng giao tiếp đồng bộ Mạng trường CC-Link IE được kết nối, chức năng giao tiếp đồng bộ có thể được sử dụng
Khi mô-đun đầu ra mở rộng được kết nối với mô-đun đầu vào chính, mô-đun đầu ra chính hoặc mô-đun kết hợp I / O, chức năng tích hợp thời gian BẬT có thể được sử dụng

Loại khối đầu cuối kẹp lò xo
NZ2EX2S1-16D
NZ2EX2S1-16T
NZ2EX2S1-16TE

NZ2EX2S1-16D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Nhiều mô-đun có thể kết nối
NZ2EX2S1-16D	Tích cực chung Tiêu cực chung	16 điểm	24 V DC (6 mA)	1 dây	-

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Nhiều mô-đun có thể kết nối
NZ2EX2S1-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	1 dây	-
NZ2EX2S1-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	1 dây	-

Khối thiết bị đầu cuối trục vít
NZ2EX2B1N-16D
NZ2EX2B1N-16T
NZ2EX2B1N-16TE

NZ2EX2B1N-16D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Nhiều mô-đun có thể kết nối
NZ2EX2B1N-16D	Tích cực chung Tiêu cực chung	16 điểm	24 V DC (6 mA)	1 dây	●

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Nhiều mô-đun có thể kết nối
NZ2EX2B1N-16T	Loại bồn rửa	16 điểm	12/24 V DC (0,5 A)	1 dây	●
NZ2EX2B1N-16TE	Loại nguồn	16 điểm	12/24 V DC (0,5 A)	1 dây	●

Mô-đun đầu vào / đầu ra tương tự

Mở rộng số lượng điểm tương tự mà không cần bất kỳ thay đổi nào đối với cấu hình mạng
Tốc độ chuyển đổi có thể được chọn từ 100 μs / kênh, 400 μs / kênh và 1 ms / kênh cho mô-đun đầu vào tương tự (Chức năng chuyển đổi tốc độ chuyển đổi)
Tốc độ chuyển đổi là 100 μs / kênh cho mô-đun đầu ra tương tự
Cho phép kết nối với các mô-đun I / O tương tự

Khối thiết bị đầu cuối trục vít
NZ2EX2B-60AD4
NZ2EX2B-60DA4

NZ2EX2B-60AD4

Mô hình	Loại đầu vào / đầu ra	Số kênh	Nhiều mô-đun có thể kết nối
NZ2EX2B-60AD4	Ngõ vào điện áp / dòng điện tương tự	4 ch	-
NZ2EX2B-60DA4	Ngõ ra điện áp / dòng điện tương tự	4 ch	-

Mô-đu

Mô-đun từ xa loại chống nước / chống bụi (IP67)

Mô-đun từ xa CC-Link IE Field Network Loại chống nước / chống bụi (IP67) ^{* 1}

NZ2GN12A42-16DT / NZ2GF12A42-16DT

Phù hợp với xếp hạng IP67. Bảng điều khiển không còn cần thiết, tiết kiệm chi phí và không gian phần cứng
Hỗ trợ dòng tải tối đa 4 A / điểm, tải lớn có thể được điều khiển trực tiếp ^{* 2}

* 1: Các thông số kỹ thuật chung và điều kiện đảm bảo sản phẩm cho các sản phẩm đồng thương hiệu có thể khác với các sản phẩm MELSEC thông thường. Để biết thêm thông tin, vui lòng tham khảo hướng dẫn sử dụng sản phẩm liên quan hoặc liên hệ với văn phòng / đại diện bán hàng Mitsubishi Electric tại địa phương của bạn.

* 2: Mô-đun chỉ hỗ trợ CC-Link IE TSN.

Mô-đun đầu vào

Đầu nối chống thấm nước (khóa vít)
NZ2GN12A4-16D
NZ2GN12A4-16DE

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây
NZ2GN12A4-16D	Tích cực chung	16 điểm	24 V DC (7,3 mA)	2 đến 4 dây
NZ2GN12A4-16DE	Tiêu cực phổ biến	16 điểm	24 V DC (7,3 mA)	2 đến 4 dây

Đầu nối chống thấm nước (khóa đẩy / khóa vặn)
NZ2GF12A4-16D
NZ2GF12A4-16DE

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây
NZ2GF12A4-16D	Tích cực chung	16 điểm	24 V DC (7 mA)	2 đến 4 dây
NZ2GF12A4-16DE	Tiêu cực phổ biến	16 điểm	24 V DC (7 mA)	2 đến 4 dây

Mô-đun đầu ra

Đầu nối chống thấm nước (khóa vít)
NZ2GN12A2-16TNZ2GN12A2-16TE

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây
NZ2GN12A2-16T	Loại bồn rửa	16 điểm	12/24 V DC (2 A, 4 A)	2 dây
NZ2GN12A2-16TE	Loại nguồn	16 điểm	12/24 V DC (2 A, 4 A)	2 dây

Đầu nối chống thấm nước (khóa đẩy / khóa vặn)
NZ2GF12A2-16TNZ2GF12A2-16TE

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây
NZ2GF12A2-16T	Loại bồn rửa	16 điểm	12/24 V DC (2 A)	2 dây
NZ2GF12A2-16TE	Loại nguồn	16 điểm	12/24 V DC (2 A)	2 dây

I / O kết hợp mô-đun

Đầu nối chống thấm nước (khóa vít)
NZ2GN12A42-16DTNZ2GN12A42-16DTE

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây
NZ2GN12A42-16DT	Tích cực chung	8 điểm	24 V DC (7,3 mA)	Loại bồn rửa	8 điểm	12/24 V DC (2 A, 4 A)	2 đến 4 dây (đầu vào) 2 dây (đầu ra)
NZ2GN12A42-16DTE	tiêu cực chung	8 điểm	24 V DC (7,3 mA)	Loại nguồn	8 điểm	12/24 V DC (2 A, 4 A)	2 đến 4 dây (đầu vào) 2 dây (đầu ra)

Đầu nối chống thấm nước (khóa đẩy / khóa vặn)
NZ2GF12A42-16DTNZ2GF12A42-16DTE

Mô hình

Loại đầu vào Đầu vào
DC

Điểm đầu vào

Điện áp / dòng điện đầu vào định mức

Loại đầu ra Đầu ra
bóng bán dẫn

Điểm đầu ra

Điện áp tải định mức /
Max. tải hiện tại

Loại dây

NZ2GF12A42-16DT

Tích cực
chung

8 điểm

24 V DC (7 mA)

Loại bồn rửa

8 điểm

12/24 V DC (2 A)

2 đến 4 dây (đầu vào)
2 dây (đầu ra)

NZ2GF12A42-16DTE

tiêu cực
chung

8 điểm

24 V DC (7 mA)

Loại nguồn

8 điểm

12/24 V DC (2 A)

2 đến 4 dây (đầu vào)
2 dây (đầu ra)

Mô-đun I / O an toàn

CC-Link IE Field Mô-đun I / O từ xa an toàn mạng

Mô-đun I / O từ xa hỗ trợ các chức năng an toàn của Mạng trường CC-Link IE Thực hiện kiểm soát an toàn khi được sử dụng cùng với CPU An toàn Sê-ri MELSEC iQ-R

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây
NZ2GFS12A2-14DT	Tiêu cực phổ biến	Hệ thống dây đơn: 12 điểm Hệ thống dây đôi: 6 điểm	24 V DC (6 mA)	Nguồn + loại bồn rửa	Hệ thống dây đơn: không thể Hệ thống dây đôi: 2 điểm	24 V DC (2.0 A)	2 dây
NZ2GFS12A2-16DTE	Tiêu cực phổ biến	Hệ thống dây đơn: 12 điểm Hệ thống dây đôi: 6 điểm	24 V DC (6 mA)	Nguồn + loại nguồn	Hệ thống dây đơn: 4 điểm Hệ thống dây đôi: 2 điểm	24 V DC (1,0 A)	2 dây

Mô-đun đầu vào an toàn chính

Loại khối đầu cuối kẹp lò xo
NZ2GFSS2-8D

NZ2GFSS2-8D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Khả năng tương thích của mô-đun mở rộng
NZ2GFSS2-8D	Tiêu cực phổ biến	Hệ thống dây đơn: 8 điểm Hệ thống dây đôi: 4 điểm	24 V DC (7 mA)	2 dây	●

NZ2GFSS2-32D

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại dây	Khả năng tương thích của mô-đun mở rộng
NZ2GFSS2-32D	Tiêu cực phổ biến	Hệ thống dây đơn: 32 điểm Hệ thống dây đôi: 16 điểm	24 V DC (6 mA)	2 dây	●

Mô-đun đầu ra an toàn chính

Loại khối đầu cuối kẹp lò xo
NZ2GFSS2-8TE

NZ2GFSS2-8TE

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Khả năng tương thích của mô-đun mở rộng
NZ2GFSS2-8TE	Nguồn + loại nguồn	Hệ thống dây đơn: 8 điểm Hệ thống dây đôi: 4 điểm	24 V DC (0,5 A)	2 dây	●

Mô-đun I / O an toàn chính

Loại khối đầu cuối kẹp lò xo
NZ2GFSS2-16DTE

NZ2GFSS2-16DTE

Mô hình	Loại đầu vào Đầu vào DC	Điểm đầu vào	Điện áp / dòng điện đầu vào định mức	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây	Khả năng tương thích của mô-đun mở rộng
NZ2GFSS2-16DTE	Tiêu cực phổ biến	Hệ thống dây đơn: 8 điểm Hệ thống dây đôi: 4 điểm	24 V DC (7 mA)	Nguồn + loại nguồn	Hệ thống dây đơn: 8 điểm Hệ thống dây đôi: 4 điểm	24 V DC (0,5 A)	2 dây	●

Mô-đun đầu ra an toàn mở rộng

Loại khối đầu cuối kẹp lò xo
NZ2EXSS2-8TE

NZ2EXSS2-8TE

Mô hình	Loại đầu ra Đầu ra bóng bán dẫn	Điểm đầu ra	Điện áp tải định mức / Max. tải hiện tại	Loại dây
NZ2EXSS2-8TE	Nguồn + loại nguồn	Hệ thống dây đơn: 8 điểm Hệ thống dây đôi: 4 điểm	24 V DC (0,5 A)	2 dây

Mô-đun I / O an toàn loại chống nước / chống bụi (IP67)

Đầu nối chống thấm nước
NZ2GFS12A2-14DTNZ2GFS12A2-16DTE

NZ2EXSS2-8TE

Mô hìnhLoại đầu vào Đầu vào
DCĐiểm đầu vàoĐiện áp /
dòng điện đầu vào định mứcLoại đầu ra Đầu ra
bóng bán dẫnĐiểm đầu raĐiện áp tải định mức /
Max. tải hiện tạiLoại dâyNZ2GFS12A2-14DTTiêu cực phổ biếnHệ thống dây đơn: 12 điểm Hệ
thống dây đôi: 6 điểm24 V DC
(6 mA)Nguồn + loại bồn rửaHệ thống dây đơn: không thể Hệ
thống dây đôi: 2 điểm24 V DC
(2.0 A)2 dâyNZ2GFS12A2-16DTETiêu cực phổ biếnHệ thống dây đơn: 12 điểm Hệ
thống dây đôi: 6 điểm24 V DC
(6 mA)Nguồn + loại nguồnHệ thống dây đơn: 4 điểm Hệ
thống dây đôi: 2 điểm24 V DC
(1,0 A)2 dây

Cải thiện độ tin cậy với việc giảm lỗi một điểm
・ Duy trì liên lạc khi có lỗi

Cải thiện độ tin cậy với hệ thống dự phòng Hệ thống sẵn sàng cao

Một hệ thống dự phòng đa cấp có thể được thực hiện bằng cách lắp đặt hệ thống điều khiển kép bao gồm CPU điều khiển (chính) và dự phòng kết hợp với cấu trúc liên kết cáp kép cho hệ thống cáp mạng của CC-Link IE Field Networks và các trạm từ xa kép giảm thiểu rủi ro của lỗi điểm đơn.
Thời gian bắt đầu giảm rút ngắn chu kỳ sản xuất
Giảm thời gian bắt đầu với chức năng liên kết nhanh Chức năng liên kết nhanh

Một mô-đun từ xa hỗ trợ chức năng liên kết nhanh ^{* 1} cho phép trạm bị ngắt kết nối trở lại nhanh chóng khi được kết nối lại với CC-Link IEMạng lưới trườngsau khi ngắt kết nối. Trong hệ thống sử dụng cơ cấu thay dao (chẳng hạn như cơ cấu thay dao), việc giảm thời gian khởi động sẽ rút ngắn thời gian chu kỳ sản xuất.

* 1: Đối với các mô-đun áp dụng, vui lòng tham khảo mô-đun từ xa loại Khối Mạng Trường CC-Link IE .
Tích hợp liền mạch các thiết bị hỗ trợ TCP / IP
・ Giữ chi phí đi dây thấp
・ Dễ dàng bổ sung các thiết bị hỗ trợ Ethernet

Thực hiện giao tiếp TCP / IP trong CC-Link IE Field Network IP chức năng chuyển tiếp gói tin IP

Có thể giao tiếp với địa chỉ IP được chỉ định trong Mạng trường CC-Link IE. Có thể giảm chi phí đi dây vì không cần phải lắp đặt thêm đường dây Ethernet dọc theo Mạng CC-Link IE Field Network.
Phần mở rộng điểm I / O linh hoạt

Dễ dàng tăng điểm I / O bằng cách thêm mô-đun mở rộng Chức năng mở rộng

* 1: Có sẵn các mô-đun mở rộng có thể kết nối nhiều mô-đun mở rộng. Đối với các mô-đun áp dụng, vui lòng tham khảo mô-đun từ xa loại khối Mạng trường CC-Link IE .

Chức năng mở rộng

Các mô-đun mở rộng được sử dụng để tăng số lượng điểm I / O khả dụng bằng cách chỉ cần gắn nó vào mô-đun I / O chính, chẳng hạn như I / O kỹ thuật số, I / O tương tự và mô-đun bộ đếm tốc độ cao.

Chức năng logic nhanh
* 2: Cả logic AND và logic OR đều được hỗ trợ như một trạng thái đầu ra.

Chức năng logic nhanh

Có thể điều khiển đầu ra phù hợp với trạng thái đầu vào trong mô-đun I / O mà không cần thông qua trạm chủ.

Vận hành mạng đơn giản

・ Thiết lập các thông số mạng từ một nơi
・ Tạo hoạt động mong muốn bằng cách làm theo các bước cấu hình dễ làm theo

Chỉ vận hành mạng bằng cách cài đặt tham số Thiết lập dễ dàng

Việc cài đặt các thông số thông qua phần mềm kỹ thuật khá dễ dàng với trạm chủ (đối với CC-Link Mạng IE Field) hoặc trạm điều khiển (dành cho CC-LinkMạng điều khiển IE) chỉ yêu cầu đăng ký các tham số. Cả hai trạm đầu này đều nắm giữ các thông số mạng cần thiết để cho phép giao tiếp mạng với các nút khác.

Ví dụ dựa trên Mạng trường CC-Link IE

Nhanh chóng xác định lỗi hệ thống dây điện và mô-đun

・ Dễ dàng xác định vị trí của lỗi
・ Xác định từ xa các chi tiết lỗi

Chẩn đoán và khắc phục sự cố ngay cả khi có kiến thức hạn chế về chức năng Chẩn đoán dễ dàng của CC-Link IE

Phần mềm kỹ thuật cho phép dễ dàng xác định các lỗi mạng. Phân tích nguyên nhân tuyến đường có thể được thực hiện nhanh chóng, giúp giảm thiểu gián đoạn hệ thống điều khiển. Biểu diễn đồ họa của mạng được tạo tự động trên phần mềm kỹ thuật, làm cho lỗi đi dây và bộ điều khiển lập trình có thể nhìn thấy rõ ràng. Giám sát cũng có sẵn trên các trạm khác thông qua mạng, cho phép phát hiện các số trạm trùng lặp và đấu dây sai tại thời điểm thay đổi được thực hiện.

Nhanh chóng xác định lỗi hệ thống dây điện và mô-đun

Tránh tình trạng mất toàn bộ mạng

・ Tránh gián đoạn hệ thống điều khiển
・ Duy trì liên lạc khi có lỗi

Duy trì liên lạc dữ liệu ngay cả khi trạm chính (điều khiển) dừng Điều khiển phụ, chuyển đổi trạm điều khiển

Trong trường hợp "trạm chủ hoặc trạm điều khiển" ^{* 1} phát sinh lỗi, trạm "điều khiển phụ hoặc điều khiển phụ" ^{* 2} sẽ tiếp tục kiểm soát mạng, đảm bảo liên lạc mạng tiếp tục ngay cả khi các nút này bị mất.

Tránh tình trạng mất toàn bộ mạng

* 1: Được gọi là "Trạm chính" cho mạng CC-Link IE Field và "Trạm điều khiển" cho mạng Điều khiển CC-Link IE.

* 2: Được gọi là "Trạm phụ" cho mạng CC-Link IE Field và "Trạm điều khiển phụ" cho mạng CC-Link IE Control.

Cáp quang vòng kép có khả năng chịu lỗi vượt trội

・ Giảm ảnh hưởng của tiếng ồn
・ Duy trì liên lạc khi có lỗi

Mạng chịu lỗi Cấu trúc liên kết vòng lặp có độ tin cậy cao

Cáp quang vòng kép cung cấp khả năng chống nhiễu đối với Nhiễu điện từ (EMI) và Nhiễu tần số vô tuyến (RFI) được sử dụng. Các loại cáp mạnh mẽ này có chức năng loop-back đảm bảo truyền dữ liệu ngay cả khi ngắt kết nối cáp hoặc mất nguồn điện. Ngoài ra, nguồn điện bên ngoài có thể được kết nối với các mô-đun hỗ trợ tính năng này, đảm bảo thông tin liên lạc ngay cả khi kết nối với bộ điều khiển hoặc máy tính bị mất.

Chức năng lặp lại

Sử dụng nguồn điện bên ngoài

* 1: Chức năng lặp lại được hỗ trợ khi sử dụng cấu trúc liên kết vòng với cáp xoắn đôi (cả Mạng CC-Link IE Field và Mạng điều khiển).

******Ứng dụng CC-Link IE

Hệ thống sản xuất chất bán dẫn

Giao tiếp liền mạch
Vận hành và giám sát hệ thống tập trung
Hệ thống dây điện linh hoạt
Các bố trí thiết bị khác nhau bằng sự kết hợp của cấu trúc liên kết hình sao và hình xe buýt
Tích hợp CC-Link
Có thể kết nối với các sản phẩm khác nhau hỗ trợ CC-Link

Hệ thống sản xuất chất bán dẫn CC-Link IE Ví dụ giới thiệu

Cửa hàng sơn ô tô

Xưởng sơn ô tô (Hệ thống an toàn)

Giao tiếp an toàn giữa các quy trình khác nhau
Kiểm soát an toàn được phối hợp giữa các quá trình khác nhau
Tích hợp các thông tin liên lạc không an toàn
Kiểm soát chung và kiểm soát an toàn được thực hiện trên một mạng

Cửa hàng sơn ô tô (Hệ thống an toàn) CC-Link IE Ví dụ giới thiệu

Quy trình sản xuất màn hình phẳng (FPD)

Tốc độ siêu cao
Tốc độ truyền thông 1 Gbps cho phép truyền dữ liệu tốc độ cao
Dung lượng lớn
Khối lượng lớn dữ liệu công thức và truy xuất nguồn gốc được truyền cùng với giao tiếp tuần hoàn
Giao tiếp tuần hoàn
Băng thông truyền thông theo chu kỳ được cố định để thực hiện kiểm soát xác định ngay cả khi thông tin liên lạc nhất thời khác nhau

Quy trình sản xuất màn hình phẳng (FPD) CC-Link IE Ví dụ giới thiệu

Quy trình sản xuất thép

Dung lượng lớn
Khối lượng lớn dữ liệu công thức và truy xuất nguồn gốc được truyền cùng với giao tiếp tuần hoàn (1 Gbps)
Kiểm soát phân tán
Dữ liệu được phân phối giữa nhiều bộ điều khiển, nhận ra khả năng truy xuất nguồn gốc cao
Có độ tin cậy cao
Nhận ra hệ thống có độ tin cậy cao bằng cách sử dụng CPU dự phòng, mạng quang vòng kép và nguồn điện bên ngoài

Quy trình sản xuất thép CC-Link IE Ví dụ giới thiệu

***Sản phẩm CC-Link IE***

Bộ điều khiển có thể lập trình

Các mô-đun CPU nhúng CC-Link IE

R120ENCPU

R04ENCPUR08ENCPUR16ENCPUR32ENCPUR120ENCPU

Mô-đun CPU có nhúng CC-Link IE
Cổng Ethernet kép ở phía mạng cho phép mô-đun hoạt động như một Ethernet hoặc CC-Link IE Mạng lưới trường trạm chính / cục bộ, hoặc như một điều khiển Mạng điều khiển CC-Link IE / trạm bình thường
Cổng Ethernet ở phía CPU được sử dụng làm cổng truyền thông Ethernet
Cổng Ethernet kép ở phía mạng có thể được sử dụng như một cổng

Kết hợp mạng

* 1: Không thể sử dụng mạng CC-Link IE Field và CC-Link IE Control cùng nhau.

Mô-đun Ethernet hỗ trợ đa mạng

RJ71EN71

RJ71EN71^{* 2}

Cổng Ethernet kép cho phép mô-đun hoạt động như một trạm cục bộ / mạng chính Ethernet hoặc CC-Link IE Field Network hoặc trạm điều khiển / trạm bình thường của Mạng điều khiển CC-Link IE

Kết hợp mạng

* 2: Giao tiếp an toàn không được hỗ trợ.

* 3: Không thể sử dụng mạng CC-Link IE Field và CC-Link IE Control cùng nhau.

CC-Link IE Field Network master / local module

RJ71GF11-T2 QJ71GF11-T2 LJ71GF11-T2

RJ71GF11-T2QJ71GF11-T2LJ71GF11-T2

Các mô-đun này có thể được sử dụng như một mạng chính CC-Link IE Field Network hoặc trạm cục bộ
Tính năng đảm bảo dữ liệu khối dựa trên trạm đảm bảo tính toàn vẹn dữ liệu giữa các trạm (Độ trễ đầu ra có thể được rút ngắn bằng cách đồng bộ hóa với xử lý END)
Kết hợp với CPU An toàn Dòng MELSEC iQ-R, RJ71GF11-T2 có thể được sử dụng như một trạm cục bộ / tổng thể an toàn

Mô-đun Mạng điều khiển CC-Link IE

RJ71GP21-SX Mô-đun RJ71GP21S-SX QJ71GP21-SX QJ71GP21S-SX với đầu cuối I / P cấp nguồn bên ngoài

RJ71GP21-SXRJ71GP21S-SXQJ71GP21-SXQJ71GP21S-SX

Các mô-đun này có thể được sử dụng làm điều khiển Mạng điều khiển CC-Link IE hoặc trạm bình thường
Cho phép kết nối nguồn điện bên ngoài (QJ71GP21S-SX), đảm bảo liên lạc ngay cả khi mất nguồn bộ điều khiển
Tính năng đảm bảo dữ liệu khối dựa trên trạm đảm bảo tính toàn vẹn dữ liệu giữa các trạm

CC-Link IE Field Network mô-đun chuyển động đơn giản

RD77GF16 QD77GF16

RD77GF4RD77GF8RD77GF16RD77GF32QD77GF4QD77GF8QD77GF16

Thực hiện kiểm soát I / O tốc độ cao và chuyển động trong một mạng, đồng thời cung cấp bố cục hệ thống phù hợp với hệ thống dây điện linh hoạt cao
Thực hiện điều khiển chuyển động nâng cao như điều khiển đồng bộ, cam và điều khiển định vị bao gồm điều khiển quỹ đạo
Có thể được sử dụng như một trạm chính của Mạng CC-Link IE Field Network ^{* 4}

* 4: RD77GF không hỗ trợ chức năng phụ.
QD77GF không hỗ trợ các chức năng giao tiếp cục bộ, phụ và an toàn.

Mô-đun đầu từ xa CC-Link IE Field Network ^{* 5}

RJ72GF15-T12

RJ72GF15-T2

Một trạm từ xa có thể được thực hiện thông qua sự kết hợp của MELSEC iQ-R Series I / O và các mô-đun chức năng thông minh được sử dụng cùng với mô-đun này
Nhờ tính linh hoạt trong thiết kế hệ thống, một trạm từ xa có thể được tạo dựa trên kích thước ứng dụng
Có thể truy cập các trạm khác trên mạng thông qua cổng USB và thực hiện cài đặt và giám sát tham số, tiết kiệm thời gian cấu hình hệ thống

* 5: Để biết chi tiết về các mô-đun áp dụng, vui lòng tham khảo hướng dẫn sử dụng sản phẩm liên quan.

Mô-đun đầu Mạng CC-Link IE Field ^{* 6}

LJ72GF15-T2

Một trạm từ xa có thể được thực hiện thông qua sự kết hợp của MELSEC-L Series I / O và các mô-đun chức năng thông minh được sử dụng cùng với mô-đun này
Nhờ tính linh hoạt trong thiết kế hệ thống, một trạm từ xa có thể được tạo dựa trên kích thước ứng dụng
Có thể truy cập các trạm khác trên mạng thông qua cổng USB và thực hiện cài đặt và giám sát tham số, tiết kiệm thời gian cấu hình hệ thống

* 6: Để biết chi tiết về các mô-đun áp dụng, vui lòng tham khảo hướng dẫn sử dụng sản phẩm liên quan.

Hỗ trợ lên đến 10 mô-đun I / O Sê-ri MELSEC-L và mô-đun chức năng thông minh trên mỗi trạm.

Mô-đun trạm thiết bị thông minh CC-Link IE Field Network

FX5-CCLIEF

Cho phép kết nối Dòng MELSEC iQ-F với Mạng trường CC-Link IE như một trạm thiết bị thông minh
Có thể kết nối với Mạng CC-Link IE Field Network tốc độ cao và dung lượng cao, cũng hỗ trợ các điều khiển phân tán, nhận ra thời gian chu kỳ hoạt động ngắn hơn và cải thiện khả năng truy xuất nguồn gốc
Hỗ trợ giao tiếp liền mạch, cho phép thiết lập và bảo trì từ bất kỳ điểm kết nối mạng nào bao gồm máy tính và thiết bị tầng cửa hàng

Sản phẩm Drive

Bộ khuếch đại servo tương thích với Mạng CC-Link IE Field Network

MR-J4-GF

Dòng AC Servo MELSERVO-J4
MR-J4-GF (-RJ)

Chức năng Mạng trường CC-Link IE được nhúng
Kết hợp với mô-đun Chuyển động Đơn giản, bộ khuếch đại servo có thể thực hiện điều khiển đồng bộ và nội suy, ngoài điều khiển tốc độ và mô-men xoắn
Với mô-đun chính, bộ khuếch đại servo có thể thực hiện các hoạt động định vị dễ dàng như các hoạt động I / O, bằng cách sử dụng phương pháp bảng điểm (các hoạt động định vị được thực hiện dựa trên số bảng điểm và tín hiệu khởi động, mà không cần sử dụng mô-đun định vị)

Mô hình ^{* 1}	Cấp điện áp	Đầu ra định mức	Kiểm soát vòng kín hoàn toàn	Động cơ phục vụ tương thích
Mô hình ^{* 1}	Cấp điện áp	Đầu ra định mức	Kiểm soát vòng kín hoàn toàn	Quay	Tuyến tính	Trực tiếp lái xe
MR-J4- □ GF	200 V	0,1… 22 kW	●	●	●	●
MR-J4- □ GF4	400 V	0,6… 22 kw	●	●	●	-
MR-J4- □ GF1	100 V	0,1… 0,4 kW	●	●	●	●
MR-J4- □ GF-RJ	200 V	0,1… 22 kW	●	●	●	●
MR-J4- □ GF4-RJ	400 V	0,6… 22 kw	●	●	●	-
MR-J4- □ GF1-RJ	100 V	0,1… 0,4 kW	●	●	●	●

* 1: "□" trong tên kiểu máy biểu thị sản lượng định mức. Để biết thêm chi tiết về tên model, vui lòng tham khảo "danh mục MELSERVO-J4 (L (NA) 03058ENG)".

Biến tần tương thích CC-Link IE Field Network

FR-A800-GF

Dòng biến tần FREQROL-A800
FR-A800-GF

Chức năng Mạng trường CC-Link IE được nhúng ^{* 2}
Giao tiếp tốc độ cao của Mạng CC-Link IE Field Network thực hiện các hoạt động biến tần khác nhau được giám sát với tốc độ nhanh (nhiều giám sát và đọc / ghi tham số cũng có thể được thực hiện đồng thời để cải thiện khả năng bảo trì)
Môi trường mạng liền mạch cho phép giám sát và thiết lập biến tần từ hệ thống CNTT

Mô hình ^{* 3}	Cấp điện áp	Sức chứa	Cấu trúc / chức năng
FR-A820- □ K-GF	200 V	0,4… 90 kw	Mẫu tiêu chuẩn
FR-A840- □ K-GF	400 V	0,4… 280 kw	Mẫu tiêu chuẩn
FR-A842- □ K-GF	400 V	315… 500 kw	Loại công cụ chuyển đổi riêng biệt

* 2: Tùy chọn giao tiếp Mạng Trường CC-Link IE (FR-A8NCE) cũng có sẵn (các kiểu máy áp dụng: Biến tần FR-A800 và FR-F800 Series). Để biết chi tiết, vui lòng tham khảo "Danh mục tùy chọn biến tần (L (NA) 06054ENG)".

* 3: "□" trong tên kiểu máy biểu thị sản lượng định mức. Để biết thêm chi tiết về tên model, vui lòng tham khảo "danh mục FR-A800 (L (NA) 06075ENG)".

Giao diện Người-Máy (HMI)

Bộ thiết bị giao tiếp mạng CC-Link IE Field Network

GT27 □□ - □□□□ -GF GT25 □□ - □□□□ -GF

Dòng HMI GOT2000
GT27 □□ - □□□□ -GFGT25 □□ - □□□□ -GF

Bộ sản phẩm này bao gồm GOT Sê-ri GOT2000 (GT27 hoặc GT25 ^{* 1} ) và thiết bị giao tiếp Mạng trường CC-Link IE ^{* 2}
Tích hợp GOT (HMI) vào một hệ thống như một trạm thiết bị thông minh CC-Link IE Field Network

* 1: Không được hỗ trợ bởi GT2505, GT2512-WX, GT2510-WX, GT2507-W, GT2507T, GT2506HS và GT2505HS.

* 2: Bộ giao tiếp Mạng CC-Link IE Field Network (GT15-J71GF13-T2) cũng có sẵn riêng. Các mô hình áp dụng giống nhau với bộ đơn vị truyền thông.
Để biết chi tiết, vui lòng tham khảo "danh mục GOT 2000 Series (L (NA) 08270ENG)".

Mô hình ^{* 3}	Kích thước màn hình	Bảng màu	Nguồn cấp	Chức năng cử chỉ đa chạm
GT27
GT2715-XTBA-GF	15 "XGA	Đen	100… 240 V AC	●
GT2715-XTBD-GF	15 "XGA	Đen	24 V DC	●
GT2712-ST □ A-GF	12.1 "SVGA	Đen trắng	100… 240 V AC	●
GT2712-ST □ D-GF	12.1 "SVGA	Đen trắng	24 V DC	●
GT2710-STBA-GF	SVGA 10,4 "	Đen	100… 240 V AC	●
GT2710-STBD-GF	SVGA 10,4 "	Đen	24 V DC	●
GT2710-VT □ A-GF	VGA 10.4 "	Đen trắng	100… 240 V AC	●
GT2710-VT □ D-GF	VGA 10.4 "	Đen trắng	24 V DC	●
GT2708-STBA-GF	SVGA 8,4 "	Đen	100… 240 V AC	●
GT2708-STBD-GF	SVGA 8,4 "	Đen	24 V DC	●
GT2708-VTBA-GF	VGA 8,4 "	Đen	100… 240 V AC	●
GT2708-VTBD-GF	VGA 8,4 "	Đen	24 V DC	●
GT2705-VTBD-GF	VGA 5,7 "	Đen	24 V DC	●
GT25
GT2512-STBA-GF	12.1 "SVGA	Đen	100… 240 V AC	-
GT2512-STBD-GF	12.1 "SVGA	Đen	24 V DC	-
GT2510-VT □ A-GF	VGA 10.4 "	Đen trắng	100… 240 V AC	-
GT2510-VT □ D-GF	VGA 10.4 "	Đen trắng	24 V DC	-
GT2508-VT □ A-GF	VGA 8,4 "	Đen trắng	100… 240 V AC	-
GT2508-VT □ D-GF	VGA 8,4 "	Đen trắng	24 V DC	-

* 3: "□" trong tên kiểu máy biểu thị màu của bảng điều khiển (B (đen) / W (trắng)). Để biết thêm chi tiết về tên model, vui lòng tham khảo "Danh mục GOT 2000 Series (L (NA) 08270ENG)".

Thiết bị giao tiếp Mạng điều khiển CC-Link IE

GT15-J71GP23-SX

Bộ giao tiếp GOT (HMI) cho Mạng điều khiển CC-Link IE
Tích hợp GOT (HMI) như một trạm bình thường của Mạng điều khiển CC-Link IE

Được hỗ trợ bởi: GT27, GT25 ^{* 4}

* 4: Không được hỗ trợ bởi GT2505, GT2512-WX, GT2510-WX, GT2507-W, GT2507T, GT2506HS và GT2505HS.

Mô-đun từ xa loại khối

Mô-đun từ xa loại CC-Link IE Field Network Block

Trạm thiết bị từ xa và trạm thiết bị thông minh của Mạng CC-Link IE Field Network. Các mô-đun này hữu ích khi yêu cầu các vị trí lắp đặt gần thiết bị I / O Hỗ trợ giao tiếp đồng bộ Mạng trường CC-Link IE (Bằng cách đồng bộ hóa với trạm chủ ^{* 1 * 2} , hỗ trợ giao tiếp đồng bộ, các mô-đun này thực hiện các hoạt động đồng bộ có độ chính xác cao như các trạm phụ.) Các mô-đun hỗ trợ chức năng mở rộng làm tăng số lượng điểm I / O bằng cách thêm các mô-đun mở rộng Mô-đun ^{* 3} hỗ trợ chức năng liên kết nhanh chóng trở lại nhanh chóng khi được kết nối lại với Mạng trường CC-Link IE sau khi ngắt kết nối

* 1: Sê-ri MELSEC iQ-R và các trạm điều khiển mô-đun chuyển động đơn giản hỗ trợ tính năng này.

* 2: Khi sử dụng QD77GF16, không thể sử dụng chức năng này tùy thuộc vào sự kết hợp của mô-đun I / O và gói phần mềm được sử dụng. Để biết thêm chi tiết, vui lòng tham khảo hướng dẫn sử dụng mô-đun từ xa loại khối.

* 3: Đối với các mô-đun áp dụng, vui lòng tham khảo danh sách chức năng .

n ^{* 3} hỗ trợ chức năng cài đặt thông số I / O tự động có thể hoạt động mà không cần cài đặt thông số, do đó giảm thời gian khởi động

Sản phẩm cùng loại

Mạng điều khiển CC-Link IE

Hình ảnh hóa mở rộng với khả năng kết nối dữ liệu nâng cao

Điều khiển chung, chuyển động và an toàn được tích hợp vào một mạng

Chẩn đoán toàn diện với độ tin cậy cao hơn

Giao tiếp tốc độ cao cho phép chu kỳ hoạt động ngắn hơn Giao tiếp tốc độ cao 1 Gbps

Cải thiện năng suất Truyền thông theo chu kỳ ổn định

Thu thập dữ liệu sàn cửa hàng theo thời gian thực

Xương sống của eF @ ctory, kết nối tầng cửa hàng và mạng Tích hợp CNTT

Được xây dựng trên tiêu chuẩn toàn cầu mạng dựa trên Ethernet

Định cấu hình lại các hệ thống hiện có để phù hợp với các thay đổi sản xuất Cấu trúc liên kết mạng linh hoạt

Hiệu suất đồng bộ hóa độ chính xác cao để kiểm soát chuyển động nâng cao Hiệu suất đồng bộ hóa độ chính xác cao

Truyền thông an toàn và không an toàn trên cùng một mạng Giao tiếp an toàn

mô-đun đầu vào chính

Mô-đun đầu ra chính

Mô-đun kết hợp I / O chính

Mô-đun nhiều đầu vào (điện áp / dòng điện / nhiệt độ)

Mô-đun tương tự

Mô-đun đầu vào

Mô-đun đầu ra

Mô-đun điều khiển nhiệt độ

Mô-đun bộ đếm tốc độ cao

Mô-đun mở rộng

Mô-đun từ xa CC-Link IE Field Network Loại chống nước / chống bụi (IP67) * 1

Mô-đun đầu vào

Mô-đun đầu ra

I / O kết hợp mô-đun

CC-Link IE Field Mô-đun I / O từ xa an toàn mạng

Mô-đun đầu vào an toàn chính

Mô-đun đầu ra an toàn chính

Mô-đun I / O an toàn chính

Mô-đun đầu ra an toàn mở rộng

Mô-đun I / O an toàn loại chống nước / chống bụi (IP67)

Cải thiện độ tin cậy với hệ thống dự phòng Hệ thống sẵn sàng cao

Giảm thời gian bắt đầu với chức năng liên kết nhanh Chức năng liên kết nhanh

Thực hiện giao tiếp TCP / IP trong CC-Link IE Field Network IP chức năng chuyển tiếp gói tin IP

Dễ dàng tăng điểm I / O bằng cách thêm mô-đun mở rộng Chức năng mở rộng

Chỉ vận hành mạng bằng cách cài đặt tham số Thiết lập dễ dàng

Chẩn đoán và khắc phục sự cố ngay cả khi có kiến ​​thức hạn chế về chức năng Chẩn đoán dễ dàng của CC-Link IE

Duy trì liên lạc dữ liệu ngay cả khi trạm chính (điều khiển) dừng Điều khiển phụ, chuyển đổi trạm điều khiển

Mạng chịu lỗi Cấu trúc liên kết vòng lặp có độ tin cậy cao

Xưởng sơn ô tô (Hệ thống an toàn)

Các mô-đun CPU nhúng CC-Link IE

Mô-đun Ethernet hỗ trợ đa mạng

CC-Link IE Field Network master / local module

Mô-đun Mạng điều khiển CC-Link IE

CC-Link IE Field Network mô-đun chuyển động đơn giản

Mô-đun đầu từ xa CC-Link IE Field Network * 5

Mô-đun đầu Mạng CC-Link IE Field * 6

Mô-đun trạm thiết bị thông minh CC-Link IE Field Network

Bộ khuếch đại servo tương thích với Mạng CC-Link IE Field Network

Biến tần tương thích CC-Link IE Field Network

Bộ thiết bị giao tiếp mạng CC-Link IE Field Network

Thiết bị giao tiếp Mạng điều khiển CC-Link IE

Mô-đun từ xa loại CC-Link IE Field Network Block

HHTECH.COM.VN

Hiệu suất đồng bộ hóa độ chính xác cao để kiểm soát chuyển động nâng
cao Hiệu suất đồng bộ hóa độ chính xác cao

Mô-đun từ xa CC-Link IE Field Network Loại chống nước / chống bụi (IP67) ^{* 1}

Chẩn đoán và khắc phục sự cố ngay cả khi có kiến thức hạn chế về chức năng Chẩn đoán dễ dàng của CC-Link IE

Mô-đun đầu từ xa CC-Link IE Field Network ^{* 5}

Mô-đun đầu Mạng CC-Link IE Field ^{* 6}
