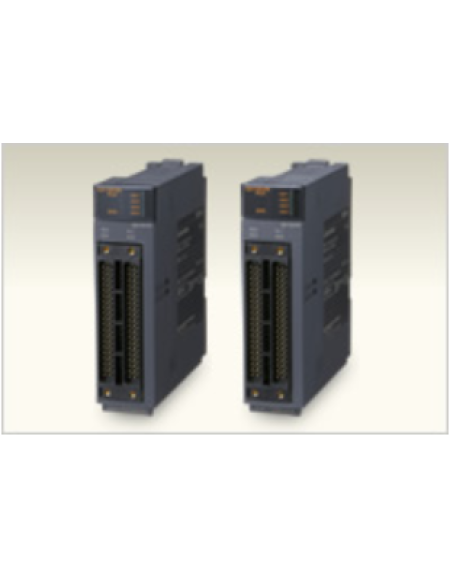

Mô-đun chuyển động / định vị đơn giản/Melsec-Q

● Loại kết nối mạng CC-Link IE Field NetworkQD77GF4QD77GF8QD77GF16

Mô-đun chuyển động đơn giản hỗ trợ Mạng trường CC-Link IE mục đích chung, với hệ thống dây điện linh hoạt. Mô-đun này có thể được sử dụng làm trạm chính của CC-Link IE Field ^{* 1} trong khi vẫn giữ được các chức năng của mô-đun chuyển động đơn giản. Điều này nhận ra kết nối mạng linh hoạt hỗ trợ kết nối với các thiết bị khác nhau như GOT (HMI), I / O từ xa, biến tần, v.v.

* 1: Kiểu truyền dẫn trạm chủ QD77GF4, QD77GF8, QD77GF16 có thể sử dụng kiểu đường dây hoặc kiểu hình sao. Lên đến 104 thiết bị phụ có thể được kết nối với một mạng.

* 2: Chức năng cài đặt và chẩn đoán bằng GX Works2 bị tắt.

● Kiểu kết nối mô-đun chuyển động đơn giản SSCNET Ⅲ / HQD77MS2QD77MS4QD77MS16

Kết nối SSCNET Ⅲ / H giúp giảm hệ thống dây điện, cho phép kết nối lên đến 100 m giữa các trạm và dễ dàng hỗ trợ cài đặt vị trí tuyệt đối. Các tín hiệu LS giới hạn trên, LS giới hạn dưới và tín hiệu điểm gần có thể được đưa vào từ bộ khuếch đại servo, do đó giảm đáng kể hệ thống dây điện. Ngoài điều khiển định vị và điều khiển tốc độ, các quá trình như điều khiển đồng bộ và điều khiển cam điện tử có thể được thực hiện.
Khả năng tương thích cao với các mô hình, dự án và chương trình tuần tự thông thường cho mô-đun định vị (QD75MH) có thể được sử dụng dễ dàng trong các dự án mô-đun chuyển động đơn giản (QD77MS).
