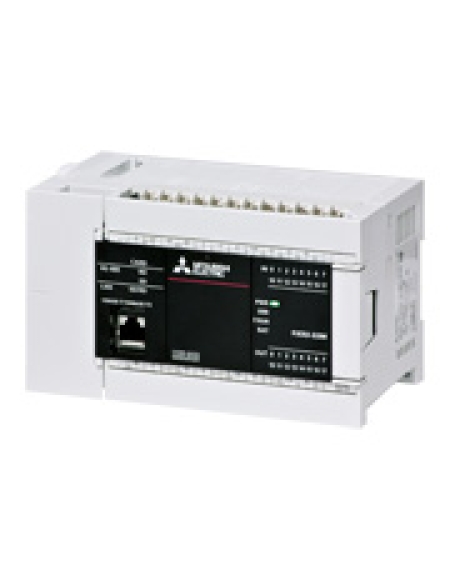

Mẫu hạm được trang bị các chức năng tích hợp tiên tiến và khả năng mở rộng đa dạng
 |
Đơn giản hóa việc sử dụng với các mô-đun mở rộng được đổi mới!
FX5U được trang bị các chức năng tương tự, giao tiếp và I / O tốc độ cao, và có thể dễ dàng mở rộng với các bảng mở rộng và bộ điều hợp.
Giao tiếp bus hệ thống tốc độ cao mang lại hiệu suất tối đa của các thiết bị mở rộng được trang bị các chức năng thông minh.
| Kiểm soát quy mô |
32 đến 384 điểm (mô-đun CPU: 32/64/80 điểm)
Tối đa. 512 điểm bao gồm CC-Link, AnyWireASLINK và I / O từ xa dòng Bitty |
| Bộ nhớ chương trình |
128 k bước (Nhận xét và phát biểu trong khu vực riêng biệt) |
| Đầu vào / đầu ra tương tự tích hợp |
A / D 2 ch 12 bit
D / A 1 ch 12 bit |
| Khe cắm thẻ nhớ SD tích hợp |
Tối đa 16 GB (thẻ nhớ SD / SDHC)
[Ứng dụng]
Lưu trữ tệp nhận xét thiết bị và các thư mục / tệp được tạo bởi các chức năng sử dụng thẻ nhớ SD. |
| Cổng Ethernet tích hợp |
10BASE-T / 100BASE-TX
[Ứng dụng]
- Giao tiếp ổ cắm (Kết nối trực tiếp với các PLC khác)
- Bảo trì từ xa (Đọc / ghi chương trình với GX Works3 được kết nối qua VPN)
- Truyền thông SLMP (Đọc / ghi dữ liệu thiết bị PLC từ PC)
|
| Cổng RS-485 tích hợp |
Phù hợp với các tiêu chuẩn RS-485 và RS-422
[Ứng dụng]
- Giao tiếp Biến tần (Chiều dài tối đa 50 m, có thể kết nối tối đa 16 đơn vị)
- Giao tiếp MODBUS ® (Có thể kết nối tối đa 32 thiết bị, bao gồm các PLC, cảm biến, bộ điều khiển nhiệt độ khác)
|
Built-in
input / output
chức năng |
Định vị tích hợp |
4 trục đầu ra xung 200 kHz |
Built-in
đếm tốc độ cao |
Tối đa Đầu vào xung tốc độ cao 8 ch 200 kHz
(FX5U-32M: 6 ch 200 kHz + 2 ch 10 kHz) |
|
Thân máy nhỏ gọn với nhiều chức năng đa dạng
 |
Đơn giản hóa việc sử dụng với các mô-đun mở rộng được đổi mới!
Mô-đun mở rộng tương thích với FX5UC nhỏ gọn và dễ sử dụng, đồng thời giúp giảm kích thước hệ thống của bạn.
Dễ dàng kết nối với các mô-đun mở rộng FX5 và FX3 với nhiều mô-đun chuyển đổi có sẵn.
| Kiểm soát quy mô |
32 đến 384 điểm (mô-đun CPU: 32/64/96 điểm)
Tối đa. 512 điểm bao gồm CC-Link, AnyWireASLINK và I / O từ xa dòng Bitty |
| Bộ nhớ chương trình |
128 k bước (Nhận xét và phát biểu trong khu vực riêng biệt) |
| Khe cắm thẻ nhớ SD tích hợp |
Tối đa 16 GB (thẻ nhớ SD / SDHC)
[Ứng dụng]
Lưu trữ tệp nhận xét thiết bị và các thư mục / tệp được tạo bởi các chức năng sử dụng thẻ nhớ SD. |
| Cổng Ethernet tích hợp |
10BASE-T / 100BASE-TX
[Ứng dụng]
- Giao tiếp ổ cắm (Kết nối trực tiếp với các PLC khác)
- Bảo trì từ xa (Đọc / ghi chương trình với GX Works3 được kết nối qua VPN)
- Truyền thông SLMP (Đọc / ghi dữ liệu thiết bị PLC từ PC)
|
| Cổng RS-485 tích hợp |
Phù hợp với các tiêu chuẩn RS-485 và RS-422
[Ứng dụng]
- Giao tiếp Biến tần (Chiều dài tối đa 50 m, có thể kết nối tối đa 16 đơn vị)
- Giao tiếp MODBUS ® (Có thể kết nối tối đa 32 thiết bị, bao gồm các PLC, cảm biến, bộ điều khiển nhiệt độ khác)
|
Built-in
input / output
chức năng |
Định vị tích hợp |
4 trục đầu ra xung 200 kHz |
Built-in
đếm tốc độ cao |
Tối đa Đầu vào xung tốc độ cao 8 ch 200 kHz
(FX5UC-32M: 6 ch 200 kHz + 2 ch 10 kHz) |
|
FX5UJ với hiệu suất chi phí tuyệt vời có thể được sử dụng trong mọi cảnh
 |
FX5UJ được trang bị nhiều chức năng tích hợp khác nhau để cải thiện tính dễ sử dụng!
FX5UJ có khe cắm thẻ nhớ SD, đầu nối USB (Mini-B) tích hợp và cổng Ethernet tích hợp làm tiêu chuẩn.
Ngoài ra, các chức năng tích hợp như định vị và bộ đếm tốc độ cao được bao gồm để cô đọng các chức năng khác nhau và dễ sử dụng.
| Kiểm soát quy mô |
24 đến 256 điểm (mô-đun CPU: 24/40/60 điểm)
Tối đa. 256 điểm bao gồm CC-Link, AnyWireASLINK và I / O từ xa dòng Bitty |
| Bộ nhớ chương trình |
48 k bước (Nhận xét và phát biểu trong khu vực riêng biệt) |
| Khe cắm thẻ nhớ SD tích hợp |
Tối đa 16 GB (thẻ nhớ SD / SDHC)
[Ứng dụng]
Lưu trữ tệp nhận xét thiết bị và các thư mục / tệp được tạo bởi các chức năng sử dụng thẻ nhớ SD. |
| Cổng Ethernet tích hợp |
10BASE-T / 100BASE-TX
[Ứng dụng]
- Giao tiếp ổ cắm (Kết nối trực tiếp với các PLC khác)
- Bảo trì từ xa (Đọc / ghi chương trình với GX Works3 được kết nối qua VPN)
- Truyền thông SLMP (Đọc / ghi dữ liệu thiết bị PLC từ PC)
|
| Đầu nối USB tích hợp |
Mini-B (Tốc độ truyền dữ liệu: Tối đa 12 Mbps)
[Ứng dụng]
Kết nối với GX Works3 có thể được thiết lập chỉ với một sợi cáp duy nhất. |
Built-in
input / output
chức năng |
Định vị tích hợp |
3 trục đầu ra xung 200 kHz |
Built-in
đếm tốc độ cao |
Đầu vào xung tốc độ cao 4 ch 200 kHz + 4 ch 10 kHz |
|
