Các mô-đun I / O kỹ thuật số là các giác quan của hệ thống tự động hóa và cung cấp giao diện của các quy trình khác nhau cho bộ điều khiển. Các thiết bị như công tắc, đèn báo, cảm biến có thể dễ dàng kết nối với hệ thống điều khiển.
Các kết nối đầu cuối mật độ cao (lên đến 64 điểm) dẫn đến thiết kế tiết kiệm không gian bên trong tủ điều khiển giúp giảm chi phí lắp đặt. Ngoài ra, chức năng ngắt đầu vào và chẩn đoán tình trạng rơ le đầu ra là các tính năng bổ sung được tích hợp trong mô-đun thông minh nhưng nhỏ gọn này.

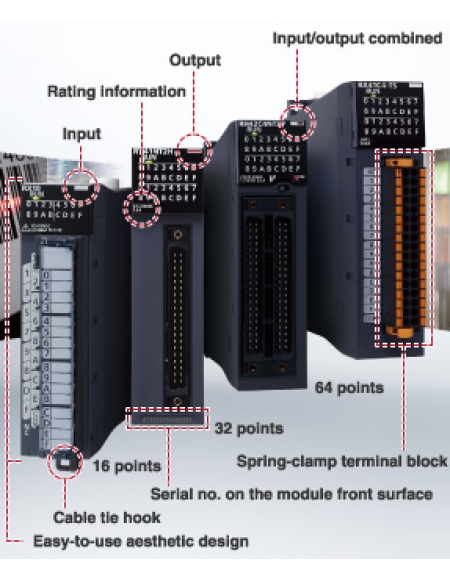

- Đánh giá đầu vào / đầu ra được in ở phía trước, giảm việc đấu dây không chính xác
- Móc buộc cáp dễ sử dụng để đi dây gọn gàng * 1
- Các khối thiết bị đầu cuối 16 điểm hiện có có thể tái sử dụng, loại bỏ việc tua lại
- Khối thiết bị đầu cuối kẹp lò xo giúp giảm các tác vụ đi dây và bảo trì
- Xác nhận đơn giản bằng số sê-ri sản phẩm. in ở mặt trước
- Công tắc chuyển đổi luân phiên được sử dụng để hiển thị giữa các tín hiệu LED 32 điểm * 2
- Tín hiệu đầu cuối được dán nhãn rõ ràng và mã hóa màu * 1
- Lên đến 32 tín hiệu LED hiển thị rõ ràng
* 1: Liên quan đến mô-đun loại 16 điểm
* 2: Liên quan đến mô-đun loại 64 điểm
Rõ ràng và dễ đọc
Nhãn trắng và đỏ phân biệt rõ ràng các mô-đun đầu vào và đầu ra với nhau, nâng cao hơn nữa nhận thức về an toàn. Màn hình hiển thị tín hiệu LED cũng được gắn nhãn với các số tín hiệu I / O rõ ràng và dễ đọc được in trên vỏ. Các đầu nối dây của mô-đun 16 điểm được dán nhãn bằng tên tín hiệu, làm giảm khả năng mắc lỗi đi dây. Có thể hiển thị tối đa 32 tín hiệu LED cùng một lúc và công tắc bật tắt cho phép luân phiên giữa màn hình tín hiệu nửa đầu và nửa sau cho các mô-đun 64 điểm mật độ cao. Xếp hạng đầu vào và đầu ra cũng được in rõ ràng ở mặt trước và số sê-ri ở phía dưới, giúp bạn dễ dàng xác nhận model và phiên bản sản phẩm.
Đi dây đơn giản và I / O mật độ cao
Các mô-đun I / O có sẵn với nhiều mật độ khác nhau (16-, 32- và 64-điểm) tùy thuộc vào yêu cầu I / O và việc sử dụng không gian tối thiểu trong tủ điều khiển. Các mô-đun có khối đầu cuối vít, đầu nối 40 chân hoặc khối đầu cuối kẹp lò xo có sẵn cho hệ thống dây I / O mật độ cao. Khối thiết bị đầu cuối kẹp lò xo không yêu cầu bất kỳ ốc vít nào, loại bỏ nhu cầu siết chặt các ốc vít hoặc sử dụng một công cụ chuyên dụng, giảm việc đi dây và bảo trì.
