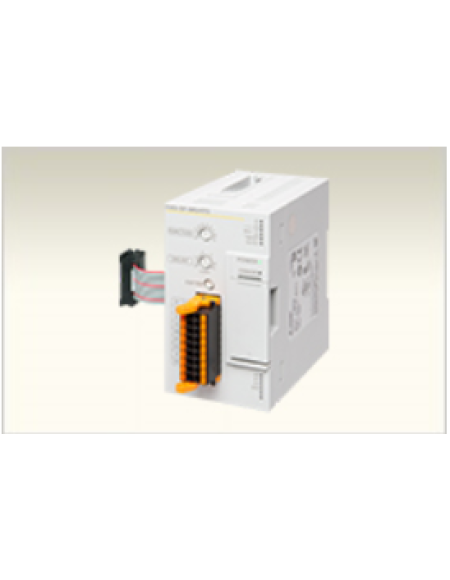

Mô-đun chính an toàn
| Mục |
Tổng số điểm |
Đầu vào an toàn |
Đầu ra an toàn |
Mức độ toàn vẹn an toàn (SIL) |
Mức độ hiệu suất (PL) |
Tắt thời gian trễ |
Chương trình cài sẵn |
Kiểu kết nối |
Mô-đun CPU tương thích |
| FX5U |
FX5UC |
FX5UJ |
 |
FX5-SF-MU4T5 |
8 điểm |
4 điểm |
4 điểm |
SIL3 (IEC 61508) |
PL e (DIN EN ISO 13849-1) |
0 / 0,5 / 1 / 1,5 / 2 / 2,5 / 3 / 3,5 / 4/5 giây |
9 loại |
Khối thiết bị đầu cuối kẹp lò xo |
○ |
*
○ |
× |
* : Khi kết nối với FX5UC, cần có FX5-CNV-IFC hoặc FX5-C1PS-5V.
Mô-đun mở rộng an toàn
Mô-đun mở rộng đầu vào an toàn
| Mục |
Tổng số điểm |
Đầu vào an toàn |
Đầu ra an toàn |
Mức độ toàn vẹn an toàn (SIL) |
Mức độ hiệu suất (PL) |
Tắt thời gian trễ |
Chương trình cài sẵn |
Kiểu kết nối |
Mô-đun CPU tương thích * 3 |
| FX5U |
FX5UC |
FX5UJ |
 |
FX5-SF-8DI4 |
8 điểm |
8 điểm |
0 điểm |
SIL3 (IEC 61508) |
PL e (DIN EN ISO 13849-1) |
* 1 |
* 2
9 loại |
Khối thiết bị đầu cuối kẹp lò xo |
○ |
* 4
○ |
× |
* 1 : Đặt thời gian trễ tắt trong mô-đun chính an toàn.
* 2 : Chương trình tích hợp có thể thiết lập phương thức kết nối đường dẫn hợp lý với mô-đun chính an toàn cho INPUT A và INPUT B.
* 3 : Cần có mô-đun chính an toàn để kết nối với các mô-đun CPU.
* 4 : Khi kết nối với FX5UC, cần có FX5-CNV-IFC hoặc FX5-C1PS-5V.
Ý tưởng
Dễ dàng tạo hệ thống chỉ bằng cách kết nối mô-đun mở rộng an toàn.
Có thể dễ dàng cài đặt hệ thống kiểm soát an toàn chỉ bằng cách kết nối mô-đun chính an toàn (FX5-SF-MU4T5) với mô-đun CPU FX5U / FX5UC. Hệ thống đơn này sau đó có thể được sử dụng để thực hiện kiểm soát mục đích chung và kiểm soát an toàn. Do đó, không cần đi dây như dây cần thiết để giám sát trạng thái an toàn (khi cần thiết với bộ điều khiển an toàn) hoặc đấu dây cần thiết giữa các rơ le khi xây dựng hệ thống có rơ le an toàn. Hơn nữa, số lượng đầu vào an toàn có thể được mở rộng bằng cách kết nối các mô-đun mở rộng đầu vào an toàn (FX5-SF-8DI4).

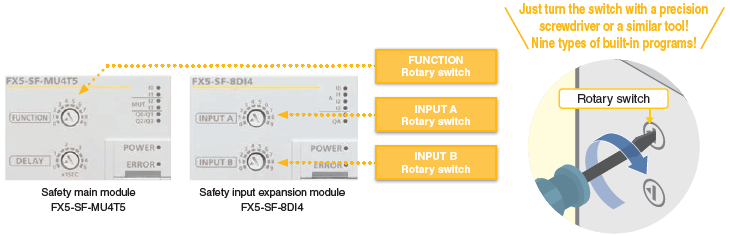

Xoay công tắc xoay để chọn chương trình cài sẵn.
Mỗi mô-đun mở rộng an toàn có chín loại chương trình cài sẵn. Để xây dựng một hệ thống kiểm soát an toàn, chỉ cần sử dụng công tắc xoay ở mặt trước của mô-đun để chọn chương trình cài sẵn để chạy.
Điều này giúp loại bỏ sự cần thiết của các chương trình tuần tự được thiết kế để kiểm soát an toàn.
Sử dụng Hướng dẫn cấu hình mô-đun mở rộng an toàn để xác định hệ thống dây điện trong nháy mắt!
Chúng tôi đã chuẩn bị Hướng dẫn cấu hình mô-đun mở rộng an toàn Sê-ri MELSEC iQ-F để cho phép người dùng sử dụng mô-đun mở rộng an toàn.
Hướng dẫn cấu hình này là một công cụ để dễ dàng kiểm tra cấu hình hệ thống, cài đặt và cách đấu dây của mô-đun mở rộng an toàn.
Dòng MELSEC iQ-F được phát triển và sản xuất bởi SICK AG. SICK là nhà cung cấp các giải pháp an toàn của Đức. SICK thiết kế và sản xuất nhiều loại sản phẩm an toàn bao gồm các cảm biến sử dụng trong công nghiệp và hệ thống nhận dạng tự động.
* Các thông số kỹ thuật chung và điều kiện đảm bảo sản phẩm đối với các sản phẩm đồng thương hiệu có thể khác với các sản phẩm MELSEC thông thường.
Để biết thêm thông tin, vui lòng tham khảo hướng dẫn sử dụng sản phẩm liên quan hoặc liên hệ với văn phòng bán hàng hoặc đại diện của Mitsubishi Electric tại địa phương của bạn.
