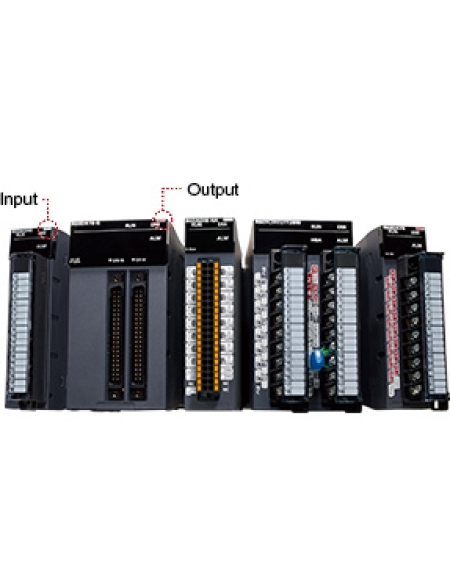

Tương tự như các mô-đun I / O kỹ thuật số, các mô-đun tương tự là giao diện chính giữa quá trình điều khiển và hệ thống tự động hóa MELSEC iQ-R Series. Sự khác biệt chính là chúng được thiết kế để giao tiếp với các cảm biến xử lý các tín hiệu điện áp và dòng điện thay đổi thay vì các tín hiệu nhị phân kỹ thuật số và chuyển đổi các tín hiệu đó thành dữ liệu nhị phân mà hệ thống điều khiển có thể sử dụng. Dải mô-đun tương tự MELSEC iQ-R Series bao gồm các tính năng như lấy mẫu tốc độ cao (5 µs / 4CH) kết hợp với tín hiệu đầu ra kỹ thuật số độ phân giải cao 16 bit (1 / 32.000), chuyển đổi đa kênh đồng thời (số kênh tăng với đồng bộ hóa giữa các mô-đun), cách ly kênh điện và phát hiện ngắt kết nối, và HART ® giao tiếp với các thiết bị hiện trường, do đó cho phép xử lý tín hiệu tương tự chính xác và ổn định cao.
- Lấy mẫu tốc độ cao 5 µs, độ phân giải cao 16-bit (1 / 32.000)
- Chia tỷ lệ và chuyển đổi hoạt động bằng cách sử dụng cài đặt tham số
- Lý tưởng cho các ứng dụng kiểm tra độ chính xác tốc độ cao
- Lọc nhiễu tần số cao
- Hiệu suất theo hướng sự kiện không đồng bộ từ quá trình quét chính
- Tạo hoặc nhập dữ liệu sóng được xác định trước
- Kênh Galvanic cách ly
- Đồng bộ hóa nhiều kênh
- Giao tiếp HART ® với các thiết bị hiện trường
Tiết kiệm chi phí thời gian chết với 'phát hiện ngắt kết nối kênh'
Giá trị ngưỡng lỗi đầu vào hoặc đầu ra của kênh có thể dễ dàng thiết lập trong GX Works3, đảm bảo phát hiện (các) kênh bị ngắt kết nối, giảm thời gian chết và tiết kiệm chi phí bảo trì.
Tính toàn vẹn tín hiệu cao bằng cách sử dụng cách ly điện
Các mô-đun hậu tố "-G" bao gồm cách ly kênh điện bên trong có thể cải thiện khả năng chống nhiễu mà không yêu cầu bộ chuyển đổi tín hiệu bổ sung cũng như bảo vệ các thành phần mô-đun bên trong khỏi hiện tượng đoản mạch.
