thiết bị ngoại vi/iQ-F

Mô-đun cung cấp điện mở rộng

Mô hình		Thông số kỹ thuật	Mô-đun CPU tương thích
			FX5U	FX5UC	FX5UJ

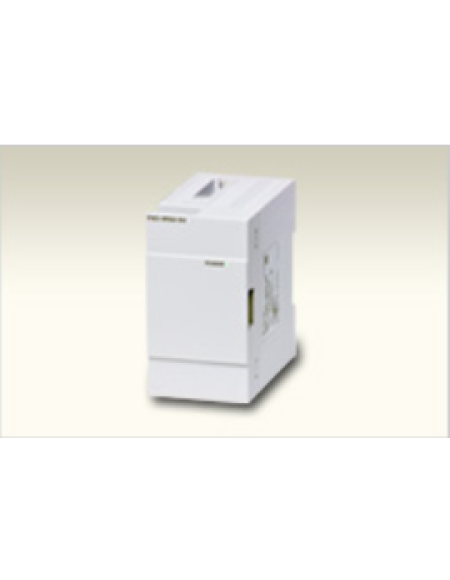

	FX5-1PSU-5V	Nguồn cung cấp cho mô-đun mở rộng FX5 Bên trong 5V DC: 1,2 A * 1 Bên trong 24 V DC: 0,3 A * 1	○ (Loại nguồn điện AC) Tối đa 2 mô-đun * 3	×	○ Lên đến 1 mô-đun
	FX3U-1PSU-5V	Nguồn cung cấp cho mô-đun mở rộng FX3 Bên trong 5 V DC: 1 A * 1 Bên trong 24 V DC: 0,3 A * 1	* 2 ○ (Loại nguồn điện AC) Tối đa 2 mô-đun * 3	×	×
	FX5-C1PS-5V	Nguồn cung cấp cho mô-đun mở rộng FX5 ［Dòng điện đầu ra］ 5 V DC: 1200 mA * 1 24 V DC: 625 mA * 1	* 4 ○ (loại nguồn điện DC) Tối đa 2 mô-đun	○ Lên đến 2 mô-đun	×

* 1 : Dòng điện đầu ra tối đa phụ thuộc vào nhiệt độ môi trường xung quanh.
* 2 : Khi kết nối với FX5U, cần có FX5-CNV-BUS hoặc FX5-CNV-BUSC. Chọn một tùy theo cấu hình hệ thống.
* 3 : Tối đa trong tổng số hai FX5-1PSU-5V và FX3U-1PSU-5V có thể được kết nối trong một hệ thống.
* 4 : Khi kết nối với FX5U, cần có FX5-CNV-IF.

Mô-đun chuyển đổi trình kết nối

Mô hình		Thông số kỹ thuật	Mô-đun CPU tương thích
			FX5U	FX5UC	FX5UJ
	FX5-CNV-IF	Mô-đun chuyển đổi đầu nối được sử dụng từ FX5 (loại cáp kéo dài) để kết nối các mô-đun mở rộng FX5 (loại đầu nối mở rộng). Kiểm soát công suất: không tiêu thụ	○ Lên đến 1 mô-đun	×	○ Lên đến 1 mô-đun
	FX5-CNV-IFC	Mô-đun chuyển đổi đầu nối được sử dụng từ FX5 (loại đầu nối mở rộng) để kết nối các mô-đun mở rộng FX5 (loại cáp kéo dài). Kiểm soát công suất: không tiêu thụ	×	○ Lên đến 1 mô-đun	×

Bộ chuyển đổi trình kết nối

Mô hình		Thông số kỹ thuật	Mô-đun CPU tương thích
			FX5U	FX5UC	FX5UJ
	FX5-CNV-BC	Bộ chuyển đổi trình kết nối	○ Lên đến 1 mô-đun	○ Lên đến 1 mô-đun	○ Lên đến 1 mô-đun

Cáp kéo dài

Mô hình		Chiều dài	Ứng dụng	Mô-đun CPU tương thích
				FX5U	FX5UC	FX5UJ
	FX5-30EC	0,3m	Cáp mở rộng cho mô-đun mở rộng	○ Lên đến 1 mô-đun	○ Lên đến 1 mô-đun	○ Lên đến 1 mô-đun
	FX5-65EC	0,65m

Mô-đun chuyển đổi xe buýt

Mô hình		Thông số kỹ thuật	Mô-đun CPU tương thích
			FX5U	FX5UC	FX5UJ
	FX5-CNV-BUS	Chuyển đổi bus FX5 (loại cáp mở rộng) -> FX3 mở rộng Công suất điều khiển: 5 V DC 150 mA (được cung cấp từ PLC)	○ Lên đến 1 mô-đun	* 1 ○ Lên đến 1 mô-đun	×
	FX5-CNV-BUSC	Chuyển đổi bus FX5 (loại đầu nối mở rộng) -> FX3 mở rộng Công suất điều khiển: 5 V DC 150 mA (được cung cấp từ PLC)	* 2 ○ Lên đến 1 mô-đun	○ Lên đến 1 mô-đun	×

* 1 : Cần có FX5-CNV-IFC hoặc FX5-C1PS-5V để kết nối với FX5UC.
* 2 : FX5-CNV-IF là cần thiết để kết nối với FX5U.

Mô-đun đầu cuối

Mô-đun đầu cuối được sử dụng để chuyển đổi các thiết bị đầu cuối I / O kiểu đầu nối thành các khối đầu cuối.
Bằng cách sử dụng các khối thiết bị đầu cuối (loại phần tử tích hợp) dành riêng cho đầu vào hoặc đầu ra, có thể thực hiện thu tín hiệu đầu vào AC và chuyển đổi định dạng thành đầu ra rơle / bóng bán dẫn / triac.

Mô hình		Số điểm đầu vào	Số điểm đầu ra	Chức năng
	FX-16E-TB	16 điểm đầu vào hoặc 16 điểm đầu ra		Kết nối trực tiếp với đầu cuối I / O của PLC. Sử dụng thiết bị này thay vì khối đầu cuối hoặc chuyển tiếp dây của thiết bị I / O được đặt từ xa từ PLC cho phép giảm thời gian đi dây I / O.
	FX-16E-TB / UL
	FX-32E-TB	32 điểm đầu vào, 32 điểm đầu ra hoặc 16 điểm đầu vào và 16 điểm đầu ra
	FX-32E-TB / UL
	FX-16EYR-TB	-	16 điểm	Loại đầu ra rơle
	FX-16EYR-ES-TB / UL
	FX-16EYS-TB			Loại đầu ra Triac
	FX-16EYS-ES-TB / UL
	FX-16EYT-TB			Loại đầu ra bóng bán dẫn (chìm)
	FX-16EYT-ES-TB / UL
	FX-16EYT-ESS-TB / UL			Loại đầu ra bóng bán dẫn (nguồn)

Thẻ nhớ SD

Ắc quy

Mô hình		Ứng dụng	Mô-đun CPU tương thích
			FX5U	FX5UC	FX5UJ
	FX3U-32BL	Pin sẽ được sử dụng khi bạn muốn giữ lại (chốt) * trạng thái của bộ nhớ thiết bị hoặc dữ liệu đồng hồ trước khi mất điện. Tại thời điểm giao hàng từ nhà máy, pin không được tích hợp sẵn trong mô-đun CPU. Vui lòng sắp xếp nếu được yêu cầu.	○ Lên đến 1 mô-đun	○ Lên đến 1 mô-đun	×

* : Cần cài đặt thông số để duy trì sự cố mất điện.

Cáp

Mô hình		Chiều dài	Ứng dụng
	FX-232CAB-1	3.0 m	Sử dụng cáp truyền thông để kết nối PLC với máy tính cá nhân bằng giao tiếp RS-232C. FX5-232ADP <-> Máy tính cá nhân FX5-232-BD * <-> Máy tính cá nhân

* : FX5-232-BD có thể được kết nối với mô-đun CPU FX5U / FX5UJ.
