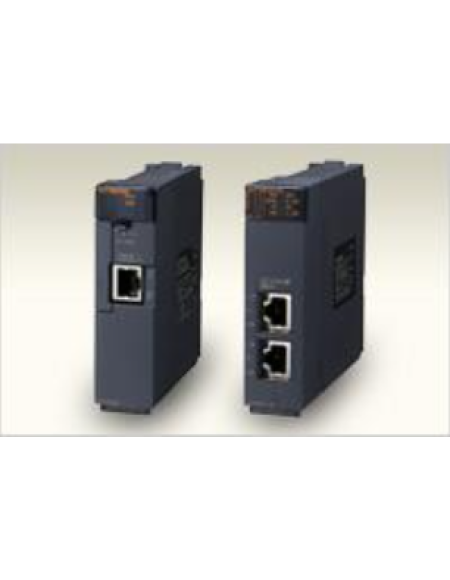

Thông tin / Mô-đun mạng/Melsec_Q

Liên lạc thông suốt giữa hệ thống thông tin cấp trên và hệ thống hiện trường cấp dưới; có thể mở rộng để phù hợp với mọi kích thước ứng dụng

Tăng cường giao tiếp thông tin bằng mạng là yêu cầu thiết yếu trong ngành công nghiệp tự động hóa. Dòng MELSEC-Q cung cấp một môi trường mạng mở và liền mạch tích hợp các cấp độ mạng tự động hóa khác nhau sau: CC-Link IE; Mạng mở tích hợp dựa trên Ethernet tốc độ cao và dung lượng lớn kết nối tầng cửa hàng và hệ thống CNTT làm cốt lõi của eF @ ctory, CC-Link; Mạng tiêu chuẩn toàn cầu được chứng nhận SEMI xuất xứ từ Nhật Bản và Châu Á, CC-Link / LT; mạng mức cảm biến tiết kiệm dây kế thừa khái niệm thiết kế CC-Link và AnyWire; mạng điều khiển phân tán mức cảm biến.

Cấu hình mạng

Giao tiếp liền mạch

CC-Link IE Control là mạng điều khiển phân tán có độ tin cậy cao được thiết kế để xử lý truyền thông dữ liệu rất lớn (128K word) qua cấu trúc liên kết cáp quang vòng kép tốc độ cao (1 Gbps).

*: Các mô-đun tương thích: QJ71GP21-SX, QJ71GP21S-SX

CC-Link IE Field là bộ điều khiển tích hợp mạng dựa trên gigabit Ethernet đa năng toàn diện, điều khiển I / O, điều khiển an toàn và điều khiển chuyển động trong một cấu trúc liên kết dây linh hoạt hỗ trợ cấu hình sao, vòng và đường dây.

*: Các mô-đun tương thích: QJ71GF11-T2, QS0J71GF11-T2 (điều khiển an toàn), QD77GF4, QD77GF8, QD77GF16 (điều khiển chuyển động)

CC-Link IE Field Network Basic nhận ra việc tích hợp mạng dễ dàng hơn, vì ngăn xếp truyền thông tuần hoàn của nó dựa trên phần mềm, mà không yêu cầu ASIC chuyên dụng, giúp giảm chi phí triển khai cho các đối tác thiết bị. CC-Link IE Field Network Basic, là một phần của CC-Link IE, giúp kết nối các thiết bị Ethernet dễ dàng hơn.

*: Các mô-đun tương thích: QnUDVCPU, QnUDPVCPU

CC-Link là mạng điều khiển I / O xác định tốc độ cao và có độ tin cậy cao, giúp giảm thiểu hệ thống dây điện trong khi cung cấp các sản phẩm tương thích với nhiều nhà cung cấp. Mạng lưới trường mở này là một tiêu chuẩn toàn cầu có nguồn gốc từ Nhật Bản và Châu Á.

*: Mô-đun tương thích: QJ61BT11N

CC-Link Safety là một mạng lưới trường an toàn nhằm ngăn ngừa rủi ro trên sàn cửa hàng.
Điều này tạo ra một giao tiếp có độ tin cậy cao và tốc độ cao với ít dây hơn.

*: Các mô-đun tương thích: QS0J61BT12

CC-Link / LT là mạng mức cảm biến tiết kiệm dây được thiết kế để sử dụng trong các bảng giữa các thiết bị rời rạc đơn giản. Hệ thống đi dây của nó dựa trên việc giảm việc đấu dây không chính xác và dựa trên CC-Link nhận ra các tính năng chống ồn mạnh mẽ và tốc độ cao.

*: Mô-đun tương thích: QJ61CL12

AnyWireASLINK giúp bạn có thể theo dõi tập trung (khả năng hiển thị) trạng thái của tất cả các cảm biến từ bộ điều khiển lập trình, nhờ đó cải thiện năng suất và giảm các bước vận hành.

*: Các mô-đun hỗ trợ AnyWireASLINK: QJ51AW12AL, NZ2AW1C2AL

SSCNET Ⅲ / H là mạng điều khiển hệ thống servo chuyên dụng tốc độ cao, hiệu suất cao và độ tin cậy cao, cung cấp khả năng đi dây đường dài linh hoạt dựa trên cấu trúc liên kết cáp quang.

*: Các mô-đun tương thích: QD77MS2, QD77MS4, QD77MS16

Mạng này hỗ trợ chức năng máy khách BACnet ^® tiêu chuẩn giao thức truyền thông . Mạng này chủ yếu được sử dụng để giám sát và điều khiển điều hòa không khí, chiếu sáng và phát hiện cháy, vv trong các ứng dụng hệ thống tự động hóa tòa nhà.

*: Các mô-đun tương thích: QnUDVCPU, QJ71E71-100 (chỉ dành cho máy khách)

Q-Series hiện đang hỗ trợ mạng giao thức MODBUS ^® , giúp thực hiện giao tiếp dễ dàng, với các thiết bị phụ MODBUS ^® khác nhau tương thích với giao tiếp nối tiếp Ethernet MODBUS ^® / TCP hoặc RS-232/422/485.

*: Mô-đun hỗ trợ MODBUS ^® / TCP: QJ71MT91 (chức năng chính / phụ), QnUDVCPU, QJ71E71-100 (chỉ chính)

*: Các mô-đun hỗ trợ MODBUS ^® : QJ71MB91 (chức năng chính / phụ), QJ71C24N (-R2 / R4) (chỉ chính)
