TIỆN ÍCH MỞ RỘNG I/O_MELSEC_F

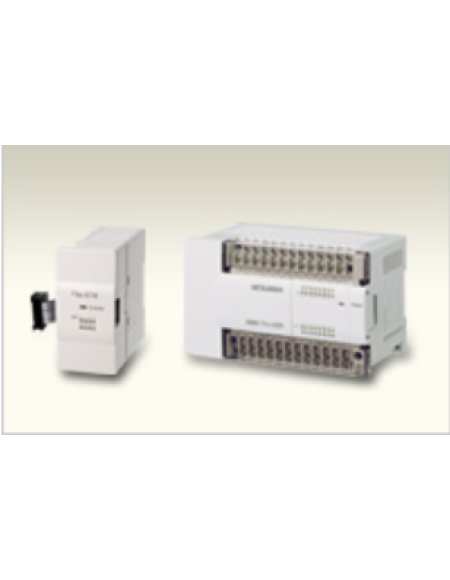

Đơn vị mở rộng

Thiết bị mở rộng được cấp nguồn là thiết bị mở rộng I / O có nguồn điện tích hợp.
Giống như với thiết bị chính, các thiết bị I / O khác nhau và các thiết bị đặc biệt có thể được kết nối sau một thiết bị mở rộng được cấp nguồn.

Mô hình		Tổng số điểm	Số điểm đầu vào / đầu ra Loại đầu vào / đầu ra				FX PLC áp dụng
			Đầu vào		Đầu ra		FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Loại nguồn AC
	FX2N-32ER	32 điểm	16 điểm	24 V DC (bồn rửa)	16 điểm	Chuyển tiếp	×	○	○	×	×
	FX2N-32ER-ES / UL			24 V DC (bồn rửa / nguồn)
	FX2N-32ES			24 V DC (bồn rửa)		Triac
	FX2N-32ET			24 V DC (bồn rửa)		Bóng bán dẫn (chìm)
	FX2N-32ET-ESS / UL			24 V DC (bồn rửa / nguồn)		Transistor (nguồn)
	FX2N-48ER	48 điểm	24 điểm	24 V DC (bồn rửa)	24 điểm	Chuyển tiếp	×	○	○	×	×
	FX2N-48ER-ES / UL			DC24V (chìm / nguồn)
	FX2N-48ET			24 V DC (bồn rửa)		Bóng bán dẫn (chìm)
	FX2N-48ET-ESS / UL			24 V DC (bồn rửa / nguồn)		Transistor (nguồn)
	FX2N-48ER-UA1 / UL	48 điểm	24 điểm	100 V AC	24 điểm	Chuyển tiếp	×	○	○	×	×
Loại nguồn DC
	FX2N-48ER-D	48 điểm	24 điểm	24 V DC (bồn rửa)	24 điểm	Chuyển tiếp	×	○	○	×	×
	FX2N-48ER-DS			24 V DC (bồn rửa / nguồn)
	FX2N-48ET-D			24 V DC (bồn rửa)		Bóng bán dẫn (chìm)
	FX2N-48ET-DSS			24 V DC (bồn rửa / nguồn)		Transistor (nguồn)

Về cáp kết nối Cáp
kết nối (chiều dài: 55mm), được sử dụng để kết nối với phía bên phải của thiết bị phía trước thiết bị mở rộng được cấp nguồn, đi kèm với thiết bị mở rộng được cấp nguồn. Để mở rộng khoảng cách kết nối, vui lòng sử dụng "cáp mở rộng" tùy chọn.

Bảng mở rộng chức năng

Bo mạch mở rộng được thiết kế để thêm thiết bị đầu cuối đầu vào và đầu ra có điểm nhỏ vào PLC FX3S hoặc FX3G. Bo mạch có thể được xây dựng trong PLC.

Mô hình		Tổng số các điểm	Số điểm đầu vào / đầu ra Loại đầu vào / đầu ra				FX PLC áp dụng
			Đầu vào		Đầu ra		FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
	FX3G-4EX-BD	4 điểm	4 điểm	24 V DC (bồn rửa / nguồn)	-	-	* 1 ○ Tối đa. 1 đơn vị	* 2 ○ Tối đa. 1 đơn vị	×	×	×
	FX3G-2EYT-BD	2 điểm	-	-	2 điểm	Bóng bán dẫn (chìm / nguồn)	* 1 ○ Tối đa. 1 đơn vị	* 2 ○ Tối đa. 1 đơn vị	×	×	×

* 1 : Được hỗ trợ bởi FX3S phiên bản.1.10 trở lên.
* 2 : Được hỗ trợ bởi FX3G phiên bản.2.20 trở lên.

Khối mở rộng

Khối mở rộng là thiết bị mở rộng I / O nhận nguồn từ thiết bị chính hoặc thiết bị mở rộng được cấp nguồn.
Nó có thể được kết nối theo đơn vị 8 điểm hoặc 16 điểm. Số điểm có thể kết nối được xác định bởi từng thiết bị chính hoặc thiết bị mở rộng được cấp nguồn

Mô hình		Tổng số điểm	Số điểm đầu vào / đầu ra Loại đầu vào / đầu ra				FX PLC áp dụng
			Đầu vào		Đầu ra		FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Khối mở rộng đầu vào / đầu ra
	FX2N-8ER	8 điểm	4 điểm (8 thiết bị được sử dụng.)	24 V DC (bồn rửa)	4 điểm (8 thiết bị được sử dụng.)	Chuyển tiếp	×	○	○	* 1 * 2 ○	* 1 * 2 ○
	FX2N-8ER-ES / UL			DC24V (chìm / nguồn)
	FX2N-8EX		8 điểm	24 V DC (bồn rửa)	-	-
	FX2N-8EX-ES / UL			DC24V (chìm / nguồn)
	FX2N-8EX-UA1 / UL			100 V AC
	FX2N-16EX	16 điểm	16 điểm	24 V DC (bồn rửa)			×	○	○	* 1 * 2 ○	* 1 * 2 ○
	FX2N-16EX-ES / UL			24 V DC (bồn rửa / nguồn)
	Đầu vào FX2N-16EX-C Connector			24 V DC (bồn rửa)
	Đầu vào FX2N-16EXL-C Connector			5 V DC
Các khối mở rộng đầu ra
	FX2N-8EYR	8 điểm	-	-	8 điểm	Chuyển tiếp	×	○	○	* 1 * 2 ○	* 1 * 2 ○
	FX2N-8EYR-ES / UL
	FX2N-8EYR-S-ES / UL					Tiếp sức (8 điểm / chung)
	FX2N-8EYT					Bóng bán dẫn (chìm)
	FX2N-8EYT-H
	FX2N-8EYT-ESS / UL					Transistor (nguồn)
	FX2N-16EYR	16 điểm			16 điểm	Chuyển tiếp	×	○	○	* 1 * 2 ○	* 1 * 2 ○
	FX2N-16EYR-ES / UL
	FX2N-16EYS					Triac
	FX2N-16EYT					Bóng bán dẫn (chìm)
	FX2N-16EYT-ESS / UL					Transistor (nguồn)
	Đầu ra kết nối FX2N-16EYT-C					Bóng bán dẫn (chìm)

* 1 : Để kết nối với FX3GC hoặc FX3UC, cần có FX2NC-CNV-IF hoặc FX3UC-1PS-5V.
* 2 : Tùy thuộc vào tên kiểu máy của thiết bị chính, có thể cho phép hoặc không cho phép kết nối thiết bị mở rộng I / O. Để biết chi tiết, hãy tham khảo sách hướng dẫn của thiết bị chính.

Về cáp kết nối Cáp
kết nối, được sử dụng để kết nối với phía bên phải của thiết bị phía trước khối mở rộng, được bao gồm trong khối mở rộng.
Để mở rộng khoảng cách kết nối, vui lòng sử dụng tùy chọn "cáp mở rộng (FX0N-30EC / FX0N-65EC)" và "bộ chuyển đổi đầu nối (FX2N-CNV-BD)".

Khối mở rộng cho thiết bị chính loại đầu nối (FX3GC, FX3UC)

Các thiết bị mở rộng I / O này có thể được kết nối trực tiếp với các PLC FX1NC, FX3GC, FX2NC, FX3UC.
Chúng có thể được kéo dài nhỏ gọn vì không cần cáp kết nối.

Mô hình		Tổng số điểm	Số điểm đầu vào / đầu ra Loại đầu vào / đầu ra				FX PLC áp dụng
			Đầu vào		Đầu ra		FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Nhập khối tiện ích mở rộng
	Đầu vào khối đầu cuối FX2NC-16EX-T	16 điểm	16 điểm	24 V DC (bồn rửa)	-	-	×	×	×	* ○	* ○
	Đầu vào khối đầu cuối FX2NC-16EX-T-DS			DC24V (chìm / nguồn)
	FX2NC-16EX			DC24V (bồn rửa)
	FX2NC-16EX-DS			DC24V (chìm / nguồn)
	FX2NC-16EX-D / UL			DC24V (bồn rửa)
	FX2NC-32EX	32 điểm	32 điểm	24 V DC (bồn rửa)
	FX2NC-32EX-DS			DC24V (chìm / nguồn)
	FX2NC-32EX-D / UL			DC24V (bồn rửa)
Các khối mở rộng đầu ra
	FX2NC-16EYR-T Đầu ra khối đầu cuối	16 điểm	-	-	16 điểm	Chuyển tiếp	×	×	×	* ○	* ○
	Đầu ra khối đầu cuối FX2NC-16EYR-T-DS
	FX2NC-16EYT					Bóng bán dẫn (chìm)
	FX2NC-16EYT-DSS					Transistor (nguồn)
	FX2NC-16EYT-D / UL					Bóng bán dẫn (chìm)
	FX2NC-32EYT	32 điểm			32 điểm	Bóng bán dẫn (chìm)
	FX2NC-32EYT-DSS					Transistor (nguồn)
	FX2NC-32EYT-D / UL					Bóng bán dẫn (chìm)
Khối mở rộng đầu vào / đầu ra
	FX2NC-64ET	64 điểm	32 điểm	24 V DC (bồn rửa)	32 điểm	Bóng bán dẫn (chìm)	×	×	×	* ○	* ○

* : Tùy thuộc vào tên kiểu máy của thiết bị chính, có thể cho phép hoặc không cho phép kết nối thiết bị mở rộng I / O. Để biết thêm chi tiết, hãy tham khảo hướng dẫn sử dụng thiết bị chính
