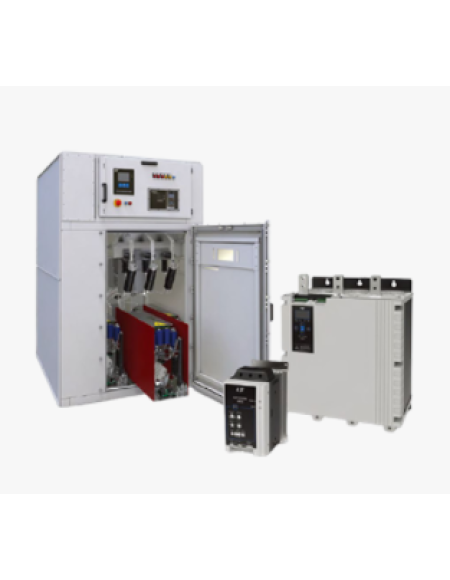

Soft Starter

Khởi động mềm là một giải pháp hiệu quả và tiết kiệm có thể đảm bảo động cơ hoạt động ổn định. Với kinh nghiệm và chuyên môn sâu rộng của LS, chúng tôi cung cấp một phương pháp để nâng cao hiệu quả hoạt động và giảm thiểu chi phí năng lượng.

Giá:
Liên hệ
Lượt xem:
682

Thông tin sản phẩm
Bình luận

Tính năng

Vận hành & Kiểm soát dễ dàng
Bảo vệ động cơ
Bỏ qua tích hợp
Thiết kế nhỏ gọn, dễ dàng tích hợp
Hệ thống đường dốc điện áp định thời
Kiểm tra trạng thái và chuyến đi thuận tiện với chỉ báo LED
- Dòng LV SSC (Kinh tế): 200 ~ 575Vac 18 ~ 200A
- Dòng LV SSM (Tiêu chuẩn): 200 ~ 690Vac 24 ~ 1250A
- Dòng LV SSH (Điện áp cao): 2.3 ~ 13.8kVac 70 ~ 1700A

người mẫu	Khởi động mềm	Bảo vệ động cơ	Giao diện nâng cao	Bỏ qua nội bộ	Phạm vi hiện tại	Dải điện áp
SSCe	●			●	~ 200 A	~ 575 VAC
SSCi	●	●		●	~ 200 A	~ 575 VAC
SSM □	●	●	●	●	~ 1250 A	~ 690 VAC
SSH	●	●	●	●	~ 1700 A	~ 15kV

Thông số kỹ thuật

Dòng SSC

vật phẩm	Thông số kỹ thuật
Cung cấp chính	Điện áp chính (L1, L2, L3) - SSC □ - □□□ -V4 - SSC □ - □□□ -V6	200 ~ 440VAC (+ 10 / -15%) 200 ~ 575VAC (+ 10 / -15%)
	Tần số chính (lúc bắt đầu)	45 đến 66 Hz
	Điện áp cách điện định mức	600VAC
	Chỉ định biểu mẫu	Bộ khởi động động cơ bán dẫn bị bỏ qua, dạng 1
Điện áp điều khiển (A1, A2, A3)	UBCKNN □ - □□□ - □□ -C1	110 ~ 240VAC (+10% / - 15%)
	UBCKNN □ - □□□ - □□ -C1	380 ~ 440VAC (+10% / - 15%)
	UBCKNN □ - □□□ - □□ -C2	24VAC / VDC ((± 20%)
	Mức tiêu thụ hiện tại (Trong quá trình chạy)	<100mA
	Mức tiêu thụ hiện tại (Inrush) - SSC □ - □□□ - □□ -C1 - SSC □ - □□□ - □□ -C2	10A 2A
Đầu vào	Bắt đầu (Nhà ga số 01)	Thường mở (150kΩ @ 300VAC và 5.6kΩ@24VAC/VDC)
Đầu vào	Dừng (Nhà ga số 02)	Thường đóng (150kΩ @ 300VAC và 5.6kΩ@24VAC/VDC)
Kết quả đầu ra	Công tắc tơ chính (Thiết bị đầu cuối 13,14)	Thường mở (Điện trở 6A, 30VDC / 6A, 250VAC)
Kết quả đầu ra	Chuyển tiếp có thể lập trình (Thiết bị đầu cuối 23,24)	Thường mở (Điện trở 6A, 30VDC / 6A, 250VAC)
Thuộc về môi trường	Mức độ bảo vệ SSC □ -018 đến SSC □ -060	IP20
	Mức độ bảo vệ SSC □ -075 đến SSC □ -200	IP00
	Nhiệt độ hoạt động	-10 ° C đến + 60 ° C
	Nhiệt độ bảo quản	-25 ° C ~ 60 ° C (đến + 70 ° C trong ít hơn 24 giờ)
	Độ ẩm	Độ ẩm tương đối 5% ~ 95%
	Mức độ ô nhiễm	Mức độ ô nhiễm 3
	Rung động	IEC 60068 Thử nghiệm Fc Hình sin 4Hz đến 13,2Hz: ± 1mm Độ dịch chuyển 13,2Hz đến 200Hz: ± 0,7g
Khí thải EMC	Lớp thiết bị (EMC)	Hạng B
	Phát xạ tần số vô tuyến dẫn	0,15MHz đến 0,5MHZ: <56 ~ 46dB (uV) 0,5MHz đến 5MHz: <46dB (uV) 5MHz đến 30MHz: <50dB (uV)
	Phát xạ tần số vô tuyến bức xạ	30MHz đến 230MHz: <30dB (uV)
Miễn dịch EEMC	Xả tĩnh điện	Tiếp điểm 4kV, 8kV đang phóng điện
	Trường điện từ tần số vô tuyến	0,15MHz đến 1000MHz: 140dB (uV)
	Điện áp chịu được xung định mức (Chuyển tiếp nhanh 5 / 50ns)	Đường dây 2kV đến Trái đất, Đường dây 1kV đến Đường dây
	Dip điện áp và gián đoạn thời gian ngắn	100ms (ở 40% điện áp danh định)
	Sóng hài và biến dạng	IEC 61000-2-4 (Class 3), EN / IEC61800-3
Ngắn mạch	Dòng ngắn mạch định mức SSC □ -018 đến 060	5KA *
Ngắn mạch	Dòng ngắn mạch định mức SSC □ -075 đến 200	10KA *
Tản nhiệt	Trong khi bắt đầu	3 watt / Ampe
Tản nhiệt	Trong khi chạy	10 Watts điển hình
Cuộc sống hoạt động	SSC □ -018 đến 060	1.000.000 hoạt động
Cuộc sống hoạt động	SSC □ -075 đến 200	30.000 hoạt động

* Đánh giá ngắn mạch này với các cầu chì được sử dụng như được đưa ra trong bảng trong phần 'Cầu chì bán dẫn' trên sách hướng dẫn.

Dòng SSM

vật phẩm	Thông số kỹ thuật
Cung cấp	Điện áp chính (L1, L2, L3) - SSM □ - □□□ B-V5 - SSM □ - □□□ B-V7	200 ~ 525VAC (± 10%) 380 ~ 690VAC (± 10%)
	Điện áp điều khiển (A1, A2, A3) - SSM □ - □□□ B- □□ -C1 (A1, A2) - SSM □ - □□□ B- □□ -C1 (A2, A3) - SSM □ - □ □□ B- □□ -C2 (A1, A2)	110 ~ 120VAC (+10% / - 15%), 600mA 220 ~ 240VAC (+10% / - 15%), 600mA 24VAC / VDC ((± 20%), 2,8A
	Tần số chính	50 ~ 60Hz (± 5Hz)
	Điện áp cách điện định mức với Trái đất	600VAC
	Điện áp chịu được xung định mức	6KV
	Chỉ định biểu mẫu	Bộ khởi động động cơ bán dẫn bị bỏ qua hoặc liên tục, dạng 1
Khả năng ngắn mạch	Phối hợp với cầu chì bán dẫn	Loại 2
Khả năng ngắn mạch	Phối hợp với cầu chì HRC	Loại 1
Khả năng điện từ (Tuân theo Chỉ thị của Liên minh Châu Âu 2014/35 / EU)	Miễn dịch EMC	IEC 60947-4-2
	Khí thải EMC	NIEC 60947-4-2 Lớp B
Đầu vào	Đánh giá đầu vào	Hoạt động 24VDC, Khoảng 8mA
Đầu vào	Nhiệt điện trở động cơ (B4, B5)	Chuyến đi> 3,6kΩ, đặt lại <1,6kΩ
Kết quả đầu ra	Đầu ra rơle - Công tắc tơ chính (33, 34) - Đầu ra rơle A (41, 42, 44) - Đầu ra rơle B (53, 54)	Điện trở 10A @ 250VAC, 5A @ 250VAC AC15 pf 0.3 Thường mở Chuyển đổi thường mở
Kết quả đầu ra	Đầu ra tương tự (21, 22) - Tải tối đa - Độ chính xác	600Ω (12VDC @ 20mA) ± 5%
Thuộc về môi trường	Nhiệt độ hoạt động	-10 ° C ~ 60 ° C, trên 40 ° C với giảm giá trị
	Nhiệt độ bảo quản	-25 ~ + 60 ° C
	Độ cao hoạt động	0 ~ 1000m, trên 1000m với sự suy giảm
	Độ ẩm	Độ ẩm tương đối 5% ~ 95%
	Mức độ ô nhiễm	Mức độ ô nhiễm 3
	Rung động	IEC 60068-2-6
	Bảo vệ - SSM □ -0024B ~ 0135B - SSM □ -0184B ~ 1250B	P20 IP00
Tản nhiệt	Trong khi bắt đầu	4,5 Watts trên mỗi Ampe
Tản nhiệt	Trong khi chạy - SSM □ -0024B ~ 0052B - SSM □ -0064B ~ 0135B - SSM □ -0184B ~ 0250B - SSM □ -0352B ~ 0580B - SSM □ -0835B ~ 1250B	≤ 35 Watts Khoảng ≤ 50 Watts Khoảng ≤ 120 Watts Khoảng ≤ 140 Watts Khoảng ≤ 180 Watts Khoảng
Bảo vệ quá tải động cơ	Vỡ nợ	Cài đặt mặc định của các thông số 1D, 1E và 1F cung cấp quá tải cho động cơ
Bảo vệ quá tải động cơ	Sự bảo vệ	Loại 10, Dòng điện chuyến đi 105% FLA (Cường độ dòng điện đầy tải) hoặc Tương đương.
Cuộc sống hoạt động	Cuộc sống hoạt động	100.000 hoạt động

Dòng SSH

Bảng xếp hạng

vật phẩm	Thông số kỹ thuật
Điện áp định mức	3,6 kV - 17,5 kV
Thanh cái được xếp hạng hiện tại	Lên đến 2000A
Định mức thời gian ngắn chịu được hiện tại / Đỉnh	Lên đến 50kA, 3 giây / 125kA
Hồ quang bên trong Phân loại IAC lỗi	Lên đến AFLR 50kA, 1 giây
Phân loại phân vùng	PM / PI
Mất dịch vụ liên tục	LSC1 / LSC2 / LSC2B
Xếp hạng bảo vệ IP4X	IP4X (Tùy chọn IP54)
Độ cao	<1000m (không giảm công suất)
Nhiệt độ môi trường	-10 ℃ - 60 ℃ (Giảm công suất khi trên 50 ° C)
Màu bảng cơ bản	RAL7035 (Tùy chọn bổ sung)

Thông số kỹ thuật

vật phẩm	Thông số kỹ thuật
Điện áp động cơ	2,3-13,8 kV
Điện áp điều khiển	85-264 VAC hoặc 90-350 VDC
Tính thường xuyên	45/66 Hz (Bộ kích hoạt tự động)
Khởi động mềm hiện tại	70 A - 1700 A
Thời gian bắt đầu (tối đa)	1 giây - 30 giây (180 giây)
Nhiệt độ môi trường	-10 ° C ~ 60 ° C (Giảm công suất khi vượt quá 50 ° C)
Độ cao tối đa	1000m (Giảm công suất khi vượt quá 1000m)
IP (Loại mô-đun)	IP00
IP (Bộ điều khiển)	Lên đến IP54 / NEMA12
Công suất quá tải	Lên đến 600% trong 120 giây
Loại PT	Loại EPT
Loại CT	Cao áp CT (Dòng điện sơ cấp dựa trên động cơ; thứ cấp 1A)
Tách MV / LV	100% kết nối cáp quang
Đầu vào kỹ thuật số	3 Giá trị Cố định (Bắt đầu, Dừng và Đặt lại) 2 Giá trị Có thể Đặt (A và B)
Đầu ra rơle	4 Giá trị cố định (Đường thẳng, Đường vòng, PFC và PAPS) 3 Giá trị có thể đặt (A, B và C)
Đầu ra analog	1 Ngõ ra Analog (4-20mA)
Fieldbus Communication	Modbus RTU, Modbus TCP, Profibus, Profinet, DeviceNet, Ethernet / IP, USB, IEC61850
