1. Tối đa hóa sự thuận tiện của người dùng
Mô-đun giao tiếp
- Khả năng RS-485 được tích hợp sẵn
- Modbus-RTU, Metasys N2
- BACnet MS / TP được nhúng theo tiêu chuẩn
- Tùy chọn LonWorks có thể được thêm vào
Dễ dàng thay đổi quạt làm mát
Dễ dàng thay đổi quạt làm mát
mà không cần mở nắp ổ đĩa
Bàn phím dành riêng cho HVAC
Được sử dụng để ra lệnh, cấu hình các thông số ổ đĩa và để giám sát trạng thái ổ đĩa
- Có thể chọn chế độ HAND (Cục bộ, Điều khiển, Chế độ) hoặc Chế độ TỰ ĐỘNG (Chế độ Điều khiển Từ xa).
- Chế độ HAND: Được sử dụng khi chọn tần số hoặc lệnh chạy / dừng.
- Chế độ TỰ ĐỘNG: Ổ đĩa được vận hành bằng bàn phím. Khối đầu cuối đa chức năng và thông tin liên lạc.
- Giám sát tình trạng lỗi
Tùy chọn mức thông số kỹ thuật (Bộ ống dẫn)
Chứng nhận loại mở UL đạt được và chứng nhận loại 1 kèm theo
- Khi tùy chọn ống dẫn được sử dụng, biến tần đáp ứng các thông số kỹ thuật của UL Loại 1
Loại mặt bích
Nếu không gian quá nhỏ, có thể lắp đặt tản nhiệt bên ngoài bảng điều khiển
Lò phản ứng DC
Một lò phản ứng DC tích hợp để cải thiện hệ số công suất và giảm THD được lắp đặt.
- DC Reactor được tích hợp sẵn như một tiêu chuẩn cho 400V 37-90kW
Bộ lọc EMC tích hợp
Một bộ lọc EMC tích hợp để đáp ứng các thông số kỹ thuật để giảm tiếng ồn
- 400V 0,75 ~ 30kW Tích hợp mặc định (C3)
- 400V 37 ~ 55kW Có thể chọn tùy chọn tích hợp (C3)
※ 75 ~ 90kW đáp ứng các thông số kỹ thuật EMC ngay cả khi không có bộ lọc
Tuân thủ các thông số kỹ thuật toàn cầu
UL Plenum Xếp hạng
(Tiêu chuẩn Hoa Kỳ về an toàn cháy nổ có điều kiện)
※ Thích hợp để lắp đặt trong các khoang điều hòa không khí
Máy photocopy thông minh
- Hoạt động không cần nguồn
- Phản hồi bằng đèn LED
- Tham số Đọc / Ghi
- Dễ dàng để cài đặt
Luồng dữ liệu trong máy photocopy thông minh
2. Sử dụng không gian hiệu quả
Cài đặt song song
Kích thước của bảng điều khiển được giảm đáng kể khi lắp đặt nhiều ổ đĩa bằng cách giảm thiểu khoảng cách giữa các sản phẩm được lắp đặt
※ Không có cài đặt song song với 37 ~ 90kW
Giảm kích thước
Các thành phần chính được triển khai tối ưu thông qua phân tích bức xạ nhiệt và thiết kế 3D để giảm kích thước 34% so với iP5A (Dựa trên khối lượng)
3. Kiểm soát hệ thống ổn định

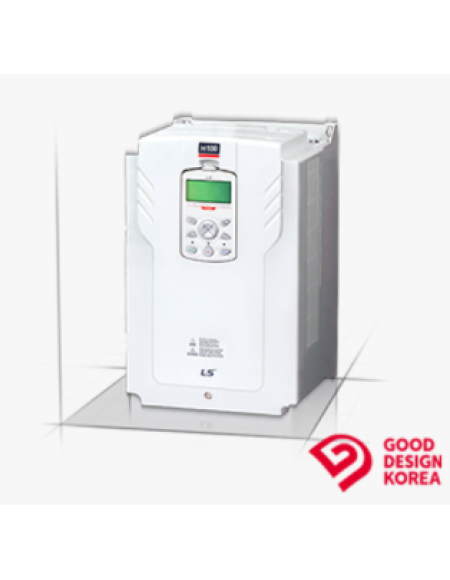

Ổ đĩa LSLV-H100 là ổ đĩa thông minh được trang bị các chức năng bảo vệ và vận hành khác nhau để hoạt động ổn định liên tục trước những thay đổi của môi trường bên ngoài.
Thao tác điền mềm
Ngăn ngừa hư hỏng máy bơm do thay đổi áp suất quá lớn trong quá trình vận hành máy bơm ban đầu hoặc bên trong máy bơm.
Bắt đầu đường dốc & Kết thúc đường dốc
Ngăn ngừa hư hỏng máy bơm bằng cách thay đổi độ dốc bằng cách sử dụng cài đặt thời gian tăng / giảm tốc khi vận hành máy bơm ban đầu
Dec Valve Ramp
Ngăn ngừa hư hỏng máy bơm và đường ống do thay đổi áp suất đột ngột khi máy bơm dừng hoặc van bơm bị đóng, Có thể cài đặt thời gian giảm tốc.
Điều khiển đa động cơ
MMC được sử dụng khi một ổ đĩa đơn được sử dụng để điều khiển nhiều động cơ trong hệ thống bơm.
Nó có thể điều khiển 1 động cơ chính và 5 động cơ phụ.
Lập lịch (Sự kiện thời gian: Đồng hồ thời gian thực)
Ngăn ngừa hư hỏng máy bơm do thay đổi áp suất mạnh trong quá trình vận hành ban đầu hoặc máy bơm hoặc bên trong máy bơm.
Bù dòng
Bù cho tổn thất thủy lực xảy ra khi chiều dài của đường ống quá dài, bổ sung tỷ lệ bù tùy thuộc vào tần số đầu ra của biến tần.
Màn hình tiết kiệm năng lượng (Bộ đếm hoàn vốn)
Mức tiêu thụ năng lượng thương mại được so sánh với lượng năng lượng mà ổ đĩa sử dụng để tính toán lượng năng lượng tiết kiệm được.
Tiếp tục bật nguồn
Khi biến tần khởi động lại sau khi nó bị dừng do ngắt nguồn khi điều khiển giao tiếp, 'Tiếp tục bật nguồn' được sử dụng để thực hiện theo lệnh điều khiển trước đó.
Ngủ, Tăng cường giấc ngủ, Đánh thức
Nó được sử dụng để đặt ổ đĩa ở chế độ chờ và khởi động lại bằng cách sử dụng mức năng lượng mà ổ đĩa đã sử dụng để tính toán lượng năng lượng tiết kiệm được.
Auto Torque Boost
Biến tần xuất ra điện áp cho biến tần bằng cách điều khiển mức tăng để phù hợp với tải của chính nó.
Kiểm soát bôi trơn
Khi một lệnh điều khiển được thực hiện trong Hệ thống Dòng chảy / Dầu, các tín hiệu bôi trơn sẽ được xuất ra trong một khoảng thời gian nhất định trước khi động cơ được khởi động. Điều khiển biến tần ngay lập tức bắt đầu hình thành điểm đầu ra tín hiệu cho đến khi tín hiệu tắt sau thời gian đã đặt
Kiểm soát bộ giảm chấn
Khi một van điều tiết tồn tại trong cấu hình hệ thống, biến tần sẽ ra lệnh cho van điều tiết mở / đóng hoặc nhận tín hiệu phản hồi để bảo vệ.
Phát hiện đường ống bị hỏng
Khi PID hoạt động, các hư hỏng hoặc rò rỉ đường ống được phát hiện để hiển thị cảnh báo hoặc chuyến đi.
Phát hiện mức độ
Khi biến tần hoạt động ở tần số vượt quá tần số đã đặt và các giá trị nguồn (điện áp, dòng điện, v.v.) được phát hiện là cao hơn hoặc thấp hơn các giá trị do người dùng đặt, nó sẽ tạo ra một chuyến đi hoặc kích hoạt một rơ le để hoạt động bảo vệ
Gia nhiệt sơ bộ
Làm nóng trước động cơ bằng đầu ra dòng điện một chiều khi động cơ ở trạng thái thời gian cố định để ngăn chặn sự ngưng tụ trong động cơ
Bảo vệ dưới tải
Khi chạy các máy bơm bao gồm cả máy bơm không có dòng chảy và máy bơm cạn dưới tần số cài đặt, biến tần sẽ đưa ra chức năng cảnh báo và khi tạo ra chuyến đi, có thể chọn chạy tự do, giảm tốc hoặc dừng.
Cài đặt Macro
Nếu một ứng dụng cụ thể được chọn, các tham số và giá trị thiết lập thường xuyên được sử dụng sẽ thay đổi và được đăng ký trong một nhóm macro.
KEB, đệm năng lượng động học
Khi mất hoặc gián đoạn tạm thời nguồn điện đầu vào, nếu KEB được đặt, biến tần sẽ duy trì Điện áp Liên kết DC bằng cách sử dụng năng lượng tái tạo từ động cơ trong thời gian gián đoạn.
Bơm sạch
Khi vận hành máy bơm, hiệu suất của máy bơm có thể giảm khi các chất lạ bị kẹt trong bánh công tác. Máy bơm sạch sẽ loại bỏ các chất lạ để kéo dài tuổi thọ máy bơm.
Bồi thường PID động cơ Aux
Lưu lượng trong ống tăng và áp suất trong ống giảm khi số lượng động cơ phụ tăng lên. 'Aux Motor PID Compensation' được sử dụng để bù tổn thất áp suất phù hợp với động cơ nhất định khi vận hành động cơ phụ.
Tải điều chỉnh
Thiết lập các đường cong tải (dòng điện và công suất) dựa trên tần số truyền động để tạo đường cong đặc tính tải cần thiết cho 'Dưới tải' và 'Làm sạch máy bơm.'
Chế độ lửa
Khi xảy ra trường hợp khẩn cấp như cháy ở quạt hút / quạt hút mà phần cứng không bị lỗi cũng như không có lỗi nghiêm trọng, bộ truyền động sẽ liên tục hoạt động để bảo vệ các hệ thống khác theo tần suất và hướng đã cài đặt.
