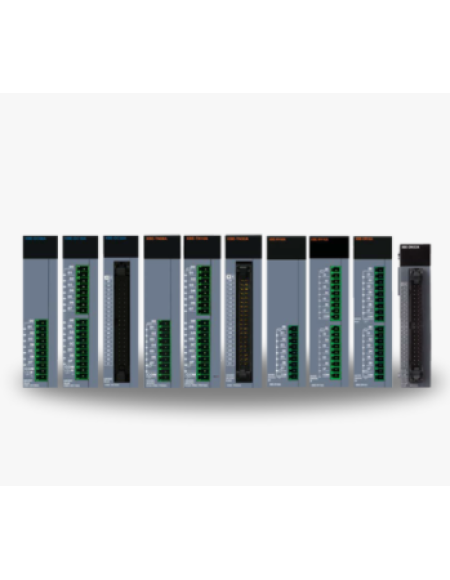

Mô-đun đầu vào / đầu ra kỹ thuật số XGB

Giá:
Liên hệ
Lượt xem:
807

Thông tin sản phẩm
Bình luận

THÔNG SỐ KỸ THUẬT

Đầu vào DC

Đặc điểm kỹ thuật \ Phương thức		XBE-DC08A	XBE-DC16A	XBE-DC32A
Điểm đầu vào		8 điểm	16 điểm	32 điểm
Điện áp / dòng điện đầu vào định mức		DC 24V / 4mA
Dải điện áp hoạt động		DC 20,4 ~ 28,8V (Tỷ lệ gợn sóng <5%)
Kháng đầu vào		5,6kΩ
Thời gian đáp ứng	Tắt → Bật	1/3/5/10/20/70 / 100ms (cài đặt theo tham số CPU) Giá trị ban đầu: 3ms
Thời gian đáp ứng	Bật → Tắt
Áp suất cách nhiệt		AC 560Vrms / 3 chu kỳ (độ cao 2000m)
Vật liệu chống điện		10MΩ trở lên bởi megger
Phương pháp COMMON		8 điểm / COM	16 điểm / COM	32 điểm / COM
Tiêu thụ nội bộ hiện tại		30mA	40mA	50mA

Đầu ra bóng bán dẫn

Đặc điểm kỹ thuật \ Phương thức		XBE-TN08A	XBE-TP08A	XBE-TN16A	XBE-TP16A	XBE-TN32A	XBE-TP32A
Thể loại		Bồn nước	Nguồn	Bồn nước	Nguồn	Bồn nước	Nguồn
Điểm đầu ra		8 điểm		16 điểm		32 điểm
Điện áp tải định mức		DC 12 / 24V
Dải điện áp tải		DC 10,2 ~ 26,4 V
Tối đa tải hiện tại		0,2A / 1 điểm		0,2A / 1 điểm, 2A / COM
Tắt dòng rò rỉ		0,1mA trở xuống
Tối đa giảm điện áp (Bật)		DC 0,4V
Thời gian đáp ứng	Tắt → Bật	1mA trở xuống
Thời gian đáp ứng	Bật → Tắt	1mA trở xuống (Tải định mức, tải điện trở)
Phương pháp phổ biến		8 điểm / COM		16 điểm / COM		32 điểm / COM
Tiêu thụ nội bộ hiện tại		40mA		60mA		120mA
Cung cấp điện bên ngoài	Vôn	DC 12 / 24V ± 10% (Điện áp gợn sóng ≤ 4 Vp-p)
Cung cấp điện bên ngoài	Hiện hành	10mA trở xuống (kết nối DC 24V)				20mA trở xuống (kết nối DC 24V)

Vật phẩm			XBF-AD04C
Dải tương tự		Vật phẩm	Vôn	Hiện hành
Dải tương tự		Phạm vi	DC 1 ~ 5V, DC 0 ~ 5V, DC 0 ~ 10V, DC -10 ~ 10V (Điện trở đầu vào tối thiểu 1MΩ)	DC 4 ~ 20mA DC 0 ~ 20mA (Điện trở đầu vào 250MΩ)
Đầu ra kỹ thuật số	Thể loại		Dữ liệu nhị phân 16bit (Dữ liệu: 14bit)
	Phạm vi	Giá trị không dấu	0 ~ 16000
		Giá trị đã ký	-8000 ~ 8000
		Giá trị chính xác	1000 ~ 5000 (1 ~ 5V), 0 ~ 5000 (0 ~ 5V), 0 ~ 10000 (0 ~ 10V)	4000 ~ 20000 (4 ~ 20mA), 0 ~ 20000 (0 ~ 20mA)
		Giá trị phần trăm	0 ~ 10000
Nghị quyết			1/16000
Nghị quyết			0,250mV (1 ~ 5V) 0,3125mV (0 ~ 5V) 0,625mV (0 ~ 10V) 1,250mV (± 10V)	1.0μA (4 ~ 20mA) 1.25μA (0 ~ 20mA)
Tối đa tốc độ chuyển đổi			1ms / kênh
Tối đa đầu vào tuyệt đối			DC ± 15V	DC ± 3mA
Các kênh đầu vào tương tự			4 kênh / mô-đun
Phương pháp cách nhiệt			Cách điện bộ ghép ảnh giữa thiết bị đầu cuối đầu vào và nguồn PLC (không có cách điện giữa các kênh)
Thiết bị đầu cuối kết nối			Khối thiết bị đầu cuối 15 điểm
Các điểm I / O đã chiếm			Loại cố định: 64 điểm
Mức tiêu thụ hiện tại		DC 5V	110mA
Mức tiêu thụ hiện tại		DC 24V	100mA

Đầu ra rơle

Đặc điểm kỹ thuật \ Phương thức		XBE-RY08A	XBE-RY16A
Điểm đầu ra		8 điểm	16 điểm
Phương pháp cách nhiệt		Cách điện rơle
Điện áp đầu vào định mức / Dòng điện		DC 24V 2A (tải điện trở) / AC 220V 2A (COSψ = 1), 5A / COM
Min. tải điện áp / dòng điện		DC 5V 1mA
Tối đa tải điện áp		AC 250V, DC 125V
Tắt dòng rò rỉ		0,1mA (AC 220V, 60Hz)
Tối đa tần suất bật / tắt		3.600 lần / giờ
Chất hấp thụ sóng		Không có
Tuổi thọ	Cơ khí	20 triệu lần trở lên
	Điện	Điện áp tải định mức / Dòng điện 100.000 lần trở lên
		AC 200V / 1.5A, AC 240V / 1A (COSψ = 0,7) 100.000 lần trở lên
		AC 200V / 1A, AC 240V / 0,5 (COSψ = 0,35) 100.000 tiems trở lên
		DC 24V / 1A, DC 100V / 0,1A (L / R = 7ms) 100.000 lần trở lên
Thời gian đáp ứng	Tắt → Bật	10ms trở xuống
Thời gian đáp ứng	Bật → Tắt	12ms trở xuống
Phương pháp COMMON		8 điểm / 1COM
Tiêu thụ nội bộ hiện tại		230mA	420mA
Chỉ báo hoạt động		Đầu ra Bật, Đèn LED Bật
Phương thức kết nối bên ngoài		Đầu nối khối thiết bị đầu cuối 9 chân	Đầu nối khối thiết bị đầu cuối 9 chân x 2

Vật phẩm			XBF-DV04C	XBF-DC04C
Dải tương tự		Vật phẩm	Vôn	Hiện hành
Dải tương tự		Phạm vi	DC 1 ~ 5V, DC 0 ~ 5V, DC 0 ~ 10V, DC -10 ~ 10V (Điện trở đầu vào 1kΩ trở lên)	DC 4 ~ 20mA DC 0 ~ 20mA (Điện trở đầu vào 600MΩ trở xuống)
Đầu ra kỹ thuật số	Thể loại		Dữ liệu nhị phân 16bit (Dữ liệu: 14bit)
	Phạm vi	Giá trị không dấu	0 ~ 16000
		Giá trị đã ký	-8000 ~ 8000
		Giá trị chính xác	1000 ~ 5000 (1 ~ 5V), 0 ~ 5000 (0 ~ 5V), 0 ~ 10000 (0 ~ 10V)	4000 ~ 20000 (4 ~ 20mA), 0 ~ 20000 (0 ~ 20mA)
		Giá trị phần trăm	0 ~ 10000
Nghị quyết			1/16000
Nghị quyết			0,250mV (1 ~ 5V) 0,3125mV (0 ~ 5V) 0,625m V (0 ~ 10V) 1,250mV (± 10V)	1.0μA (4 ~ 20mA) 1.25μA (0 ~ 20mA)
Tối đa tốc độ chuyển đổi			1ms / kênh
Các kênh đầu vào tương tự			4 kênh / mô-đun
Phương pháp cách nhiệt			Cách điện bộ ghép ảnh giữa thiết bị đầu cuối đầu ra và nguồn PLC (không có cách điện giữa các kênh)
Thiết bị đầu cuối kết nối			Khối thiết bị đầu cuối 11 điểm
Các điểm I / O đã chiếm			Loại cố định: 64 điểm
Mức tiêu thụ hiện tại		DC 5V	75mA
Mức tiêu thụ hiện tại		DC 24V	170mA

Đầu vào DC / Đầu ra Rơle

Đặc điểm kỹ thuật \ Phương thức		Đầu vào DC (XBE-DR16A)
Điểm đầu vào		8 điểm
Phương pháp cách nhiệt		Photocoupler
Điện áp đầu vào định mức		DC 24V
Đánh giá đầu vào hiện tại		4mA
Dải điện áp hoạt động		DC 20,4 ~ 28,8V (Tỷ lệ gợn sóng ＜ 5%)
Trên điện áp / Trên hiện tại		DC 19V trở lên / 3mA trở lên
Tắt điện áp / Tắt hiện tại		DC 6V trở xuống / 1mA trở xuống
Kháng đầu vào		5,6kΩ
Thời gian đáp ứng	Tắt → Bật	1/3/5/10/20/70 / 100ms (cài đặt theo tham số CPU) giá trị init: 3ms
Thời gian đáp ứng	Bật → Tắt
Phương pháp COMMON		8 điểm / COM
Cân nặng		81g

Đặc điểm kỹ thuật \ Phương thức		Đầu ra rơle (XBE-DR16A)
Điểm đầu ra		8 điểm
Phương pháp cách nhiệt		Cách điện rơle
Điện áp đầu vào định mức / Dòng điện		DC 24V 2A (tải điện trở) / AC 220V 2A (COSψ = 1), 5A / COM
Min. tải điện áp / dòng điện		DC 5V 1mA
Tối đa tải điện áp		AC 250V, DC 125V
Tắt dòng rò rỉ		0,1mA (AC 220V, 60Hz)
Tối đa tần suất bật / tắt		3.600 lần / giờ
Chất hấp thụ sóng		Không có
Tuổi thọ	Mechanlcal	20 triệu lần trở lên
	Điện	Điện áp tải định mức / Dòng điện 100.000 lần trở lên
		AC 200V / 1.5A, AC 240V / 1A (COSψ = 0,7) 100.000 lần trở lên
		AC 200V / 1A, AC 240V / 0,5 (COSψ = 0,35) 100.000 tiems trở lên
		DC 24V / 1A, DC 100V / 0,1A (L / R = 7ms) 100.000 lần trở lên
Thời gian đáp ứng	Tắt → Bật	10ms trở xuống
Thời gian đáp ứng	Bật → Tắt	12ms trở xuống
Phương pháp COMMON		8 điểm / 1COM
Tiêu thụ nội bộ hiện tại		250mA
Chỉ báo hoạt động		Đầu ra Bật, Đèn LED Bật
Phương thức kết nối bên ngoài		Đầu nối khối thiết bị đầu cuối 9 chân

Đầu vào DC / Đầu ra Rơle

Đặc điểm kỹ thuật \ Phương thức		Mô-đun đầu vào DC
Đặc điểm kỹ thuật \ Phương thức		XBE-DN32A
Điểm đầu vào		16 điểm
Phương pháp cách nhiệt		Cách nhiệt bộ ghép ảnh
Điện áp đầu vào định mức		DC24V
Đánh giá đầu vào hiện tại		Khoảng 4mA
Đầu vào giảm giá trị		DC20,4 ~ 28,8V (tỷ lệ gợn sóng ＜ 5%)
Dải điện áp hoạt động		Tham khảo sơ đồ giảm tốc độ
Trên điện áp / Trên hiện tại		DC 19V trở lên / 3 mA trở lên
Tắt điện áp / Tắt hiện tại		DC 6V trở xuống / 1mA trở xuống
Kháng đầu vào		Khoảng 5,6㏀
Thời gian đáp ứng	Tắt → Bật	1/3/5/10/20/70 / 100㎳ (đặt theo tham số CPU) Mặc định: 3㎳
Thời gian đáp ứng	Bật → Tắt	1/3/5/10/20/70 / 100㎳ (đặt theo tham số CPU) Mặc định: 3㎳
Áp suất cách nhiệt		AC 560Vrms / 3 chu kỳ (độ cao 2000m)
Vật liệu chống điện		10㏁ trở lên bởi Megohmmeter
Phương pháp phổ biến		16 điểm / COM
Kích thước cáp phù hợp		0,3㎟
Mức tiêu thụ hiện tại		60㎃ (Khi tất cả các đầu vào và đầu ra được bật)
Chỉ báo hoạt động		Đầu vào Bật, Đèn LED Bật
Phương thức kết nối bên ngoài		Đầu nối 40 chân
Cân nặng		60g

Đặc điểm kỹ thuật \ Phương thức		Đơn vị chính
Đặc điểm kỹ thuật \ Phương thức		XBE-DN32A
Điểm đầu ra		16 điểm
Phương pháp cách nhiệt		Cách nhiệt bộ ghép ảnh
Điện áp định mức		DC12 / 24V
Đánh giá hiện tại		Khoảng 4mA
Dải điện áp hoạt động		DC10,2 ~ 26,4V
Tối đa tải điện áp		0,2A / 1 điểm, 2A / 1COM
Tắt dòng rò rỉ		0,1mA trở xuống
Tối đa tải điện áp		0,7A / 10ms trở xuống
Tối đa giảm điện áp (Bật)		DC 0,4V trở xuống
Chất hấp thụ sóng		Diode TVS
Thời gian đáp ứng	Tắt → Bật	1㎳ trở xuống
Thời gian đáp ứng	Bật → Tắt	1㎳ trở xuống (Tải định mức, tải điện trở)
Phương pháp phổ biến		32 điểm / COM
Kích thước cáp phù hợp		0,3㎟
Mức tiêu thụ hiện tại		60mA (khi tất cả điểm Bật)
Nguồn lực bên ngoài	Vôn	DC12 / 24V 10% (điện áp gợn sóng 4 Vp-p trở xuống)
Nguồn lực bên ngoài	Hiện hành	20mA trở xuống (kết nối DC24V)
Chỉ báo hoạt động		Đèn LED Bật khi đầu ra Bật
Phương thức kết nối bên ngoài		Đầu nối khối thiết bị đầu cuối 40 chân
Cân nặng		60g
